适用TI ADS1299器件的ADS129x设备SPI通信问题调试步骤

如果MCU无法与设备正确通信，请先参阅数据表的Programming和SPI部分，以查看通信协议、上电和通信时序规范以及引脚连接。阅读数据表后，请按照以下步骤以找到问题的根本原因。

检查启动顺序和上电时的初始化流程（ADS1298第10.1.1节和第11.1节）。一些分步检查点和常见调试问题如下：

1.上电复位完成后，/DRDY应以默认数据速率开始脉冲（假设START引脚被拉高）。

2.tPOR后的/ RESET脉冲对于使数字核心处于正确状态至关重要。

3.检查您的CPOL和CPHA设置，参考---> SPI 时钟极性CPOL和时钟相位 CPHA的正确设置。

4.在尝试读取寄存器之前，请确保发送SDATAC命令。

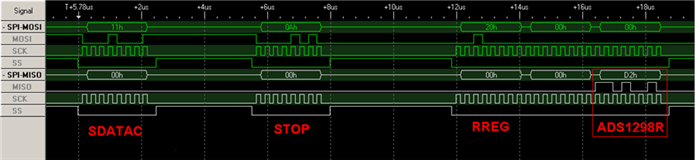

5.读取ID寄存器。如果ID寄存器没有正确读回，很可能是上电时序有问题。返回到前面的步骤，确保供电电源在与设备通信之前已稳定。读取ID的示例如下所示：

6.尝试写入寄存器并正确读回。

7.尝试输入已知的信号然后读取数据，以确认通信和代码至电压的转换正确，参考---> 如何将ADC输出代码转换为电压。

TI ADS1299数据手册免费下载
*附件：ads1299.pdf

TI ADS1299器件的应用手册

*附件：ADC 中的数字滤波器类型.pdf

ADS1299的 EDA模型免费下载
https://www.elecfans.com/p/eda-t0-p0.html?title=ADS1299
