OPA362 采用 SC70 封装、具有内部增益和滤波器的

OPA362高速放大器针对3V便携式视频应用进行了优化。它专门设计用于与德州仪器OMAP3430和DaVinci处理器或其他具有0.5VPP视频输出的应用处理器中嵌入的视频编码器兼容。输入共模范围包括GND，这允许视频DAC（数模转换器）直流耦合到OPA362。电视检测功能通过促进视频传输的自动启动/停止，大大简化了最终用户界面。

数据手册：*附件：OPA362 采用 SC70 封装、具有内部增益和滤波器的 3V 视频放大器技术手册.pdf

输出在GND的5mV范围内摆动，在标准后端视频负载（150Ω）的情况下，在250mV到V+范围内摆动。内部电平移位电路防止输出因0V输入而饱和，从而防止常见视频电路中的同步脉冲削波。因此，OPA362非常适合直流耦合到视频负载。

OPA362通过集成内部增益设置电阻器（G=5.2V/V）和两极视频DAC重建滤波器，针对空间敏感应用进行了优化。

在关机模式下，静态电流降至1.5µA以下，大大降低了功耗，延长了电池寿命。

OPA362采用2mm×2.1mm的SC70-6封装。

特征
出色的视频性能
内部增益：5.2V/V
支持电视检测
兼容OMAP343x和DaVINCITM
处理器
双极点重构滤波器
输入范围包括地
-DC耦合输入
集成电平移位器
-DC耦合输出(1)
-不需要输出电容器
RAIL.TO.RAIL输出
低静态电流：4.3 mA
关机电流：1.5μA
单电源：2.5伏至3.3伏
SC70-6封装：2.0 mm x2.1 mm
符合RoHS标准

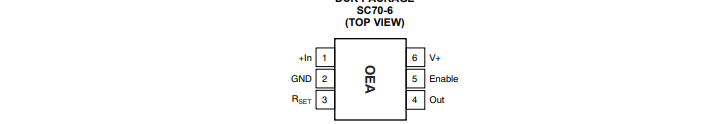

引脚功能和配置

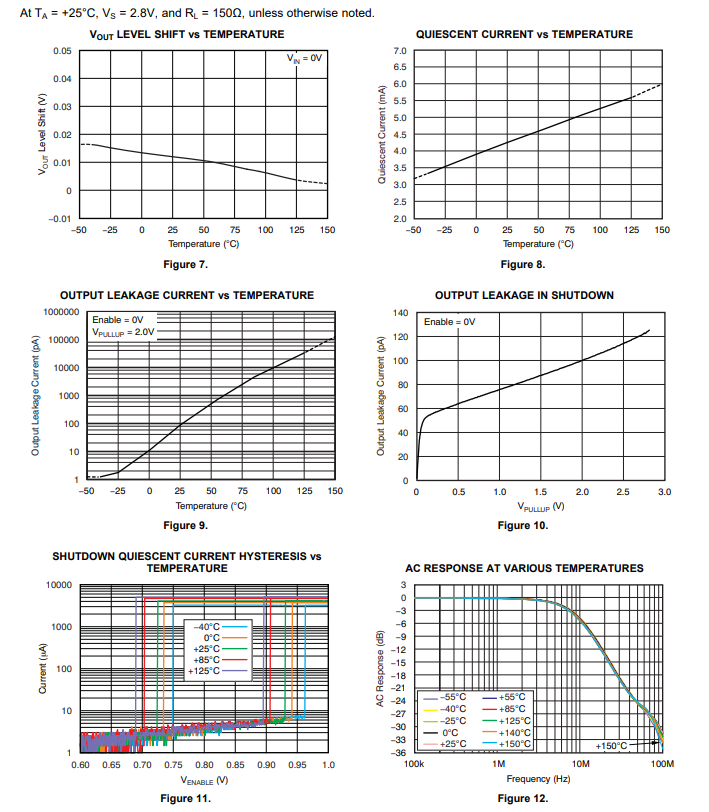

典型特性

应用
照相手机
