INA213-Q1 符合AEC-Q100标准的、26V、双向、高精度电

INA21x-Q1 系列器件是电压输出、电流分流监控器（也称为电流检测放大器），可在独立于电源电压的 –0.3V 至 26V 范围内的共模电压中感应分流器上的压降。共有五种固定增益可供选择：50V/V、75V/V、100V/V、200V/V、500V/V 和 1000V/V。该系列器件通常用于过流检测、电压反馈控制环路或用作功率监控器。零漂移架构的低偏移使得该器件能够在分流器上的最大压降低至 10mV（满量程）的情况下进行电流检测。

数据手册：*附件：INA213-Q1 符合AEC-Q100标准的、26V、双向、高精度电流检测放大器技术手册.pdf

这些器件由 2.7V 至 26V 的单个电源供电，消耗的最大电源电流为 100µA。这些器件具有 –40°C 至 +125°C 的工作温度范围，并且采用 6 引脚 SC70 封装。

特性
• 符合面向汽车应用的 AEC-Q100 标准：
– 温度等级 1：–40°C 至 +125°C，TA
• 功能安全型
– 可帮助进行功能安全系统设计的文档
• 宽共模范围：-0.3V 到 26V
• 失调电压：±100µV（最大值）
（支持 10mV 满量程分流压降）
• 精度：
– 增益误差：
• ±1%（整个温度范围内的最大值，A、B 版本）
• ±0.5%（C 版本）
– 温漂 0.5µV/°C（最大值）
– 增益漂移：10ppm/°C（最大值）
• 增益选择：
– INA210-Q1：200V/V
– INA211-Q1：500V/V
– INA212-Q1：1000V/V
– INA213-Q1：50V/V
– INA214-Q1：100V/V
– INA215-Q1：75V/V
• 静态电流：100µA（最大值）
• 封装：6 引脚 SC70

引脚功能和配置

典型特性

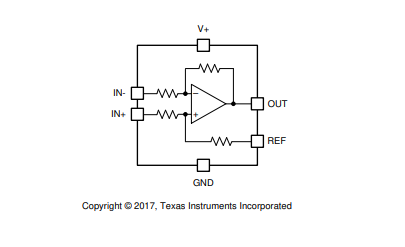

功能方框图

应用
• 车身控制模块
• 阀门控制
• 电机控制
• 电子稳定控制
• 无线充电发送器
