INA219 26V、12位、I2C、输出数字功率监测器技术手

INA219 是一款具备 I^2^C 或 SMBUS 兼容接口的分流器和功率监测计。该器件监测分流器电压降和总线电源电压，转换次数和滤波选项可通过编程设定。可编程校准值与内部乘法器相结合，支持直接读取电流值（单位：安培）。通过附加乘法寄存器可计算功率（单位：瓦）。I^2^C 或 SMBUS 兼容接口 具有 16 个可编程地址。

数据手册：*附件：INA219 26V、12位、I2C、输出数字功率监测器技术手册.pdf

INA219 提供两种级别：A 级和 B 级。B 级型号的精度更高且精密规范更加严格。

INA219 可在 0V 至 26V 范围内感测总线中的分压。该器件由 3V 至 5.5V 单电源供电，电源的最大流耗为 1mA。INA219 的工作温度范围为 -40°C 至 125°C。

特性
• 感测的总线电压范围：0V 至 26V
• 报告电流、电压、和功率
• 16 个可编程地址
• 高精度：整个温度范围内的精度为 0.5%（最大值）(INA219B)
• 滤波选项
• 校准寄存器
• 小外形尺寸晶体管 (SOT) 23-8 和小外形尺寸集成电路 (SOIC)-8 封装

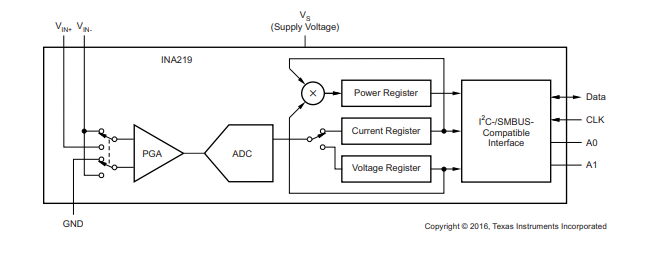

简化电路原理图

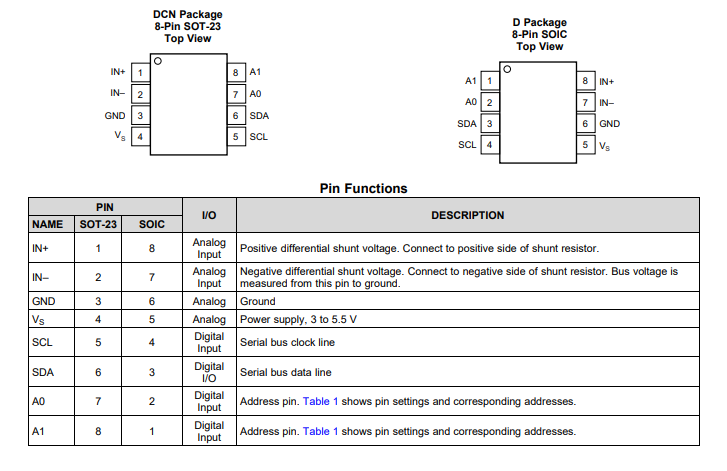

引脚功能和配置

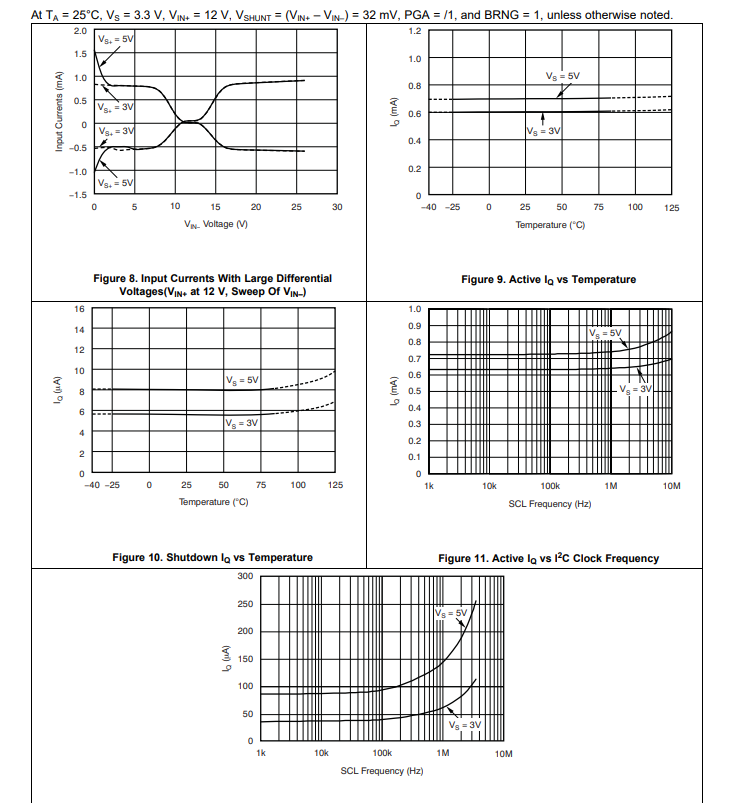

典型特性

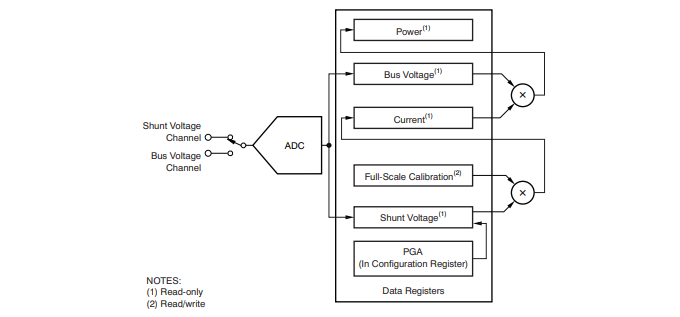

功能方框图

应用范围
• 服务器
• 电信设备
• 笔记本电脑
• 电源管理
• 电池充电器
• 焊接设备
• 电源
• 测试设备
