LMV842 双通道 CMOS 输入、RRIO、宽电源电压范围运算

LMV84x 器件是低电压和低功耗运算放大器，在 2.7V 至 12V 电源电压范围内工作，具有轨至轨输入和输出功能。其低失调电压、低电源电流和 CMOS 输入特性使得它们非常适合高阻抗传感器接口和电池供电的 应用。

数据手册：*附件：LMV842 双通道 CMOS 输入、RRIO、宽电源电压范围运算放大器技术手册.pdf

单 LMV841 采用节省空间的 5 引脚 SC70 封装，双 LMV842 采用 8 引脚 VSSOP 和 8 引脚 SOIC 封装，而四 LMV844 采用 14 引脚 TSSOP 和 14 引脚 SOIC 封装。这些小型封装是空间受限型 PCB 和便携式电子产品的理想解决方案。

特性
1• 除非另有说明，否则
TA = 25°C 时的典型值为 V

• = 5V。
  • 小型 5 引脚 SC70 封装 (2.00mm × 1.25mm ×
  0.95mm)
  • 宽电源电压范围：2.7V 至 12V
  • 可在 3.3V、5V 和 ±5V 额定电压下工作
  • 低电源电流：每通道 1mA
  • 单位增益带宽：4.5MHz
  • 开环增益：133dB
  • 输入失调电压：最大值为 500µV
  • 输入偏置电流：0.3pA
  • CMRR 为 112dB，PSSR 为 108dB
  • 输入电压噪声：20nV/√Hz
  • 温度范围：−40°C 至 125°C
  • 轨至轨输入和输出 (RRIO)

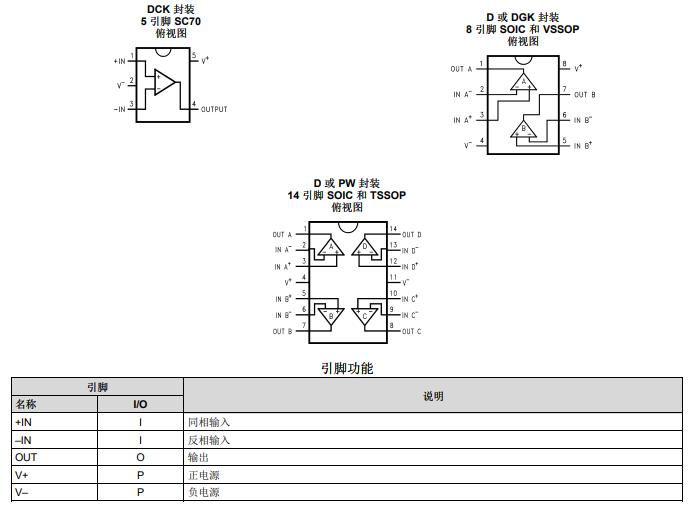

引脚功能和配置

典型特性

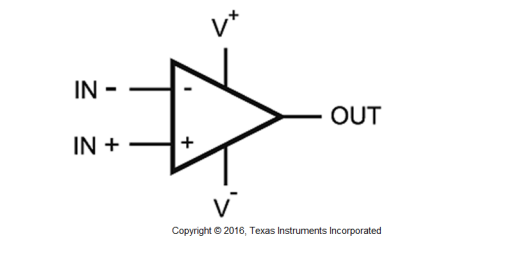

功能方框图

典型应用

应用
• 高阻抗传感器接口
• 电池供电仪表
• 高增益和仪表放大器
• DAC 缓冲器和有源滤波器
