INA231 采用WCSP封装的、28V、16 位、I2C输出电流/电

INA231 是一款具有 1.8V I^2^C 兼容接口（具有 16 个可编程地址）的电流分流和功率监控器。INA231 监控分流压降和总线电源电压，如果数值超出编程范围，其通过将 ALERT 引脚置为有效来提供更好的保护。可编程校准值、转换时间和取平均值与内部乘法器结合使用时，可直接读取电流值（单位为安培）和功率值（单位为瓦特），从而减轻主机处理负载。

数据手册：*附件：INA231 采用WCSP封装的、28V、16 位、I2C输出电流 电压 功率监控器.pdf

INA231 检测总线电压（介于 0V 至 28V 之间）上的电流，该器件由 2.7V 至 5.5V 单电源供电，消耗的电源电流为 330µA‏（典型值）。INA231 额定运行温度范围为 –40°C 至 +125°C。

INA231 有两个版本：INA231A 启动时会执行分流和总线电压的连续转换，而 INA231B 则在低电流关断模式下启动。

特性
• 总线电压检测范围为 0V 至 28V
• 高侧或低侧检测
• 电流、电压和功率报告
• 高精度：
– 增益误差：0.5%（最大值）
– 失调电压：50μV（最大值）
• 可配置取平均选项
• 可编程警报阈值
• 兼容 1.8V I2C
• 电源运行：2.7V 至 5.5V
• 启动模式选项：
– INA231A：有效转换
– INA231B：低电流关断

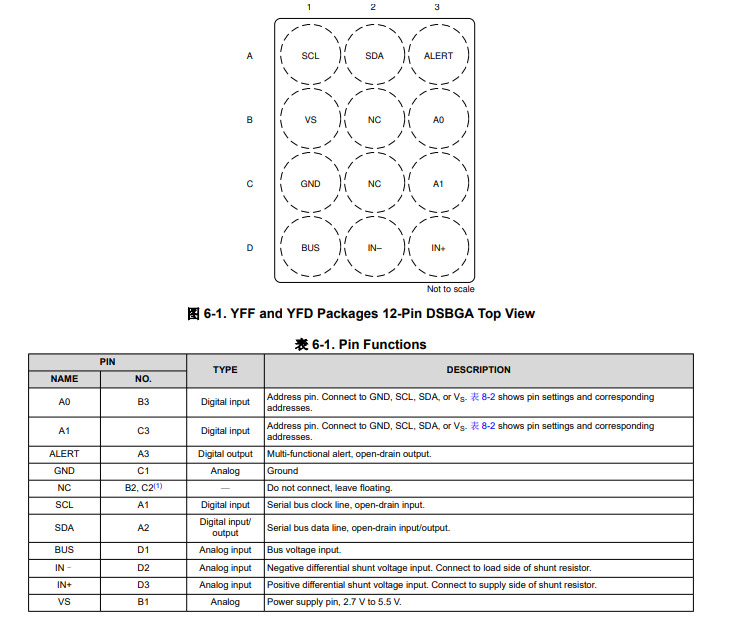

引脚功能和配置

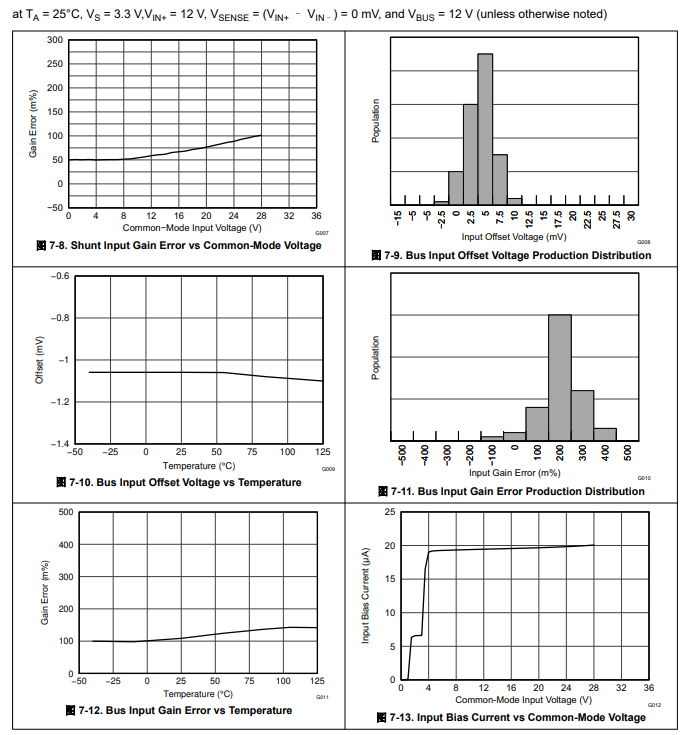

典型特性

功能方框图

应用
• 智能手机
• 平板电脑
• 服务器
• 计算机
• 电源管理
• 电池充电器
• 电源
• 测试设备
