INA220-Q1 AEC-Q100、26V、12 位、I2C输出电流/电压/功率

INA220-Q1 器件是一款具备 I^2^C 或 SMBUS 兼容接口的分流器和功率监测计。INA220-Q1 器件监测分流器压降和电源电压。一个可编程校准值，与一个内部倍乘器组合在一起，可实现电流安培值的直接读取。一个额外的乘法寄存器可计算出功率的瓦特值。I^2^C 或 SMBUS 兼容接口 具有 16 个可编程地址。INA220-Q1 器件的独立分流输入允许其应用于具备低侧感测功能的系统。

数据手册：*附件：INA220-Q1 AEC-Q100、26V、12 位、I2C输出电流 电压 功率监控器技术手册.pdf

INA220-Q1 器件可在 0V 至 26V 范围内感测总线中的分压，适用于低侧感测或 CPU 电源。该器件由 3V 至 5.5V 单电源供电，电源的最大流耗为 1mA。INA220-Q1 器件的工作温度范围为 -40°C 至 +125°C。

特性
• 汽车电子 应用认证
• 具有符合 AEC-Q100 标准的下列结果：
– 器件温度 1 级：-40℃ 至 +125℃ 的环境运行温度范围
– 器件人体放电模式 (HBM) 静电放电 (ESD) 分类等级 H2
– 器件 CDM ESD 分类等级 C3B
• 高侧或低侧感测
• 感测的总线电压范围：0V 至 26V
• 报告电流、电压、和功率
• 16 个可编程地址
• 高精度：整个温度范围内的精度为 0.5%（最大值）
• 用户可编程校准
• 快速 (2.56MHz) I2C 或 SMBUS 兼容接口
• 超薄小外形尺寸 (VSSOP)-10 封装

引脚功能和配置

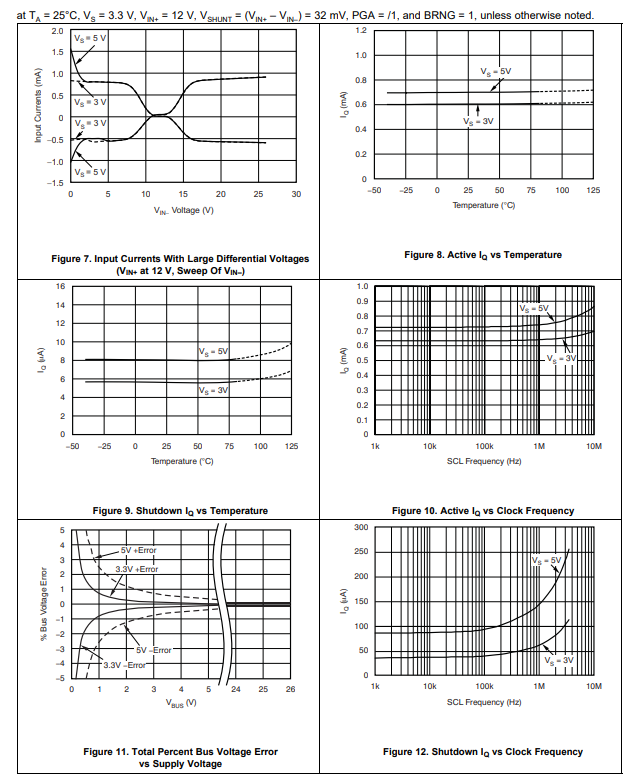

典型特性

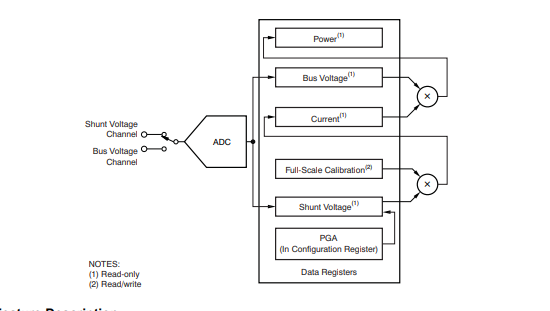

功能方框图

应用
• 电动助力转向 (EPS) 系统
• 车身控制模块
• 刹车系统
• 电子稳定性控制 (ESC) 系统
