INA149-EP 增强型产品，高共模电压差分放大器技术

INA149 是一款高精度单位增益差动放大器，此放大器具有很高的输入共模电压范围。 它是一款包含有高精度运算放大器和集成薄膜电阻器网路的单一单片器件。 INA149 能够精确测量高达±275 V 的共模信号出现时的小额差分电压。INA149 输入受到瞬时共模或者高达500 V 的差分过载保护。

数据手册：*附件：INA149-EP 增强型产品，高共模电压差分放大器技术手册.pdf

在很多无需电流隔离的应用中，INA149 可以取代隔离放大器。 此功能可以省去昂贵的隔离的输入端电源并去除相关纹波、噪音和静态电流。 INA149 出色的 0.0005% 非线性和 500-kHz 带宽特性使之优于传统隔离放大器。

INA149 与 INA117- 和 INA148-类型高共模电压放大器引脚兼容并且提供优于上述两设备的性能。 INA149 采用小外形尺寸集成电路 (SOIC)-8 封装。此器件额定军用温度范围介于 –55°C 至 +125°C。

特性

• 共模电压范围： ±275 V
• 最小共模抑制比 (CMRR)： 在 –55°C 至 +125°C 间为 84 dB
• DC 规范
  • 最大偏移电压： 3500 μV
  • 最大增益误差： 0.047%
  • 最大增益非线性： 0.001% FSR 在 25°C
• AC 性能
  • 带宽： 500 kHz
  • 典型转换率： 5 V/μs
• 宽电源电压范围： ±2.0 V 至 ±18 V
  • 最大静态电流： 1100 μA
  • ±15-V 电源上的输出摆幅： ±13.5 V
• 输入保护
  • 共模电压: ±500 V
  • 差分电压: ±500 V

引脚功能和配置

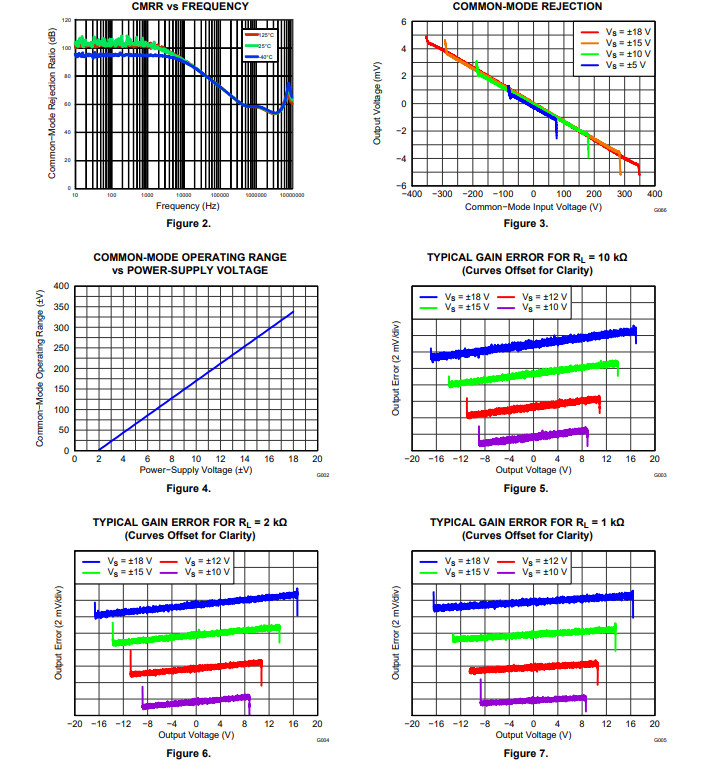

典型特性

应用
高压电流感应
电池电压监视
电源电流监视
电机控制
隔离电路的替代产品
