INA826 200μA、电源电流、36V电源精密仪表放大器技

INA826是一款经济高效的仪表放大器，功耗极低，可在非常宽的单电源或双电源范围内运行。单个外部电阻器可设置1到1000之间的任何增益。由于增益漂移仅为35ppm/°C（最大值），即使在G>1的情况下，该器件在温度范围内也具有出色的稳定性。

数据手册：*附件：INA826 200μA、电源电流、36V电源精密仪表放大器技术手册.pdf

INA826经过优化，可在高达5 kHz的频率下提供超过100 dB（G=10）的出色共模抑制比。在G=1时，从负电源一直到正电源的1V，整个输入共模范围内的共模抑制比超过84dB。INA826采用轨对轨输出，是3-V单电源以及高达±18V双电源低压运行的理想选择。

附加电路通过将输入电流限制在8mA以下，保护输入免受电源外高达±40V的过电压。

INA826有8引脚SOIC、VSSOP和微小的3mm×3mm WSON表面贴装封装。所有版本均适用于-40°C至+125°C的温度范围。

特征
•输入共模范围：包括V–
•共模抑制：
–104 dB，最小值（G=10）
–5 kHz时最小为100 dB（G=10）
•电源抑制：最小100 dB（G=1）
•低偏移电压：最大150µV
•增益漂移：1 ppm/°C（G=1），35 ppm/℃（G>1）
•噪声：18 nV/√Hz，G≥100
•带宽：1 MHz（G=1），60 kHz（G=100）
•输入保护高达±40 V
•轨对轨输出
•电源电流：200µA
•供应范围：
–单电源：3 V至36 V
–双电源：±1.5 V至±18 V
•指定温度范围：
-40°C至+125°C
•封装：8针VSSOP、SOIC和WSON

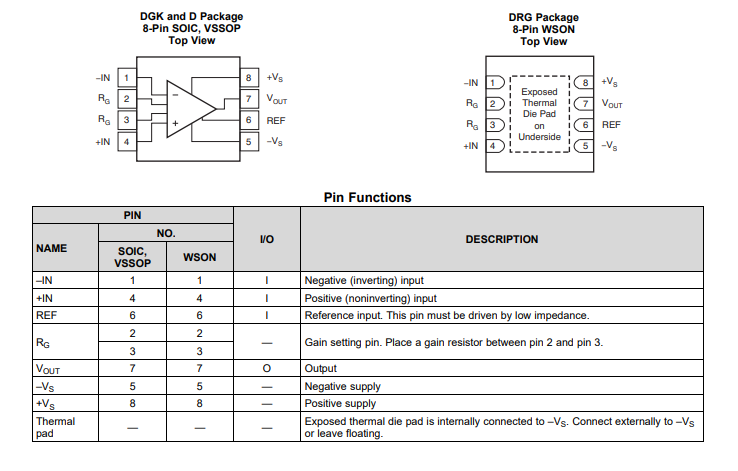

引脚功能和配置

典型特性

功能方框图

应用
•模拟输入模块
•流量变送器
•电池测试
•LCD测试
•心电图（ECG）
•手术设备
•过程分析（pH值、气体、浓度、力
湿度）
•断路器（ACB、MCCB、VCB）
