OPA320 高精度、零交叉、20MHz、0.9pA Ib、RRIO、CMOS运

OPA320（单通道）和 OPA2320（双通道）是经过优化的新一代精密低压 CMOS 运算放大器，具有极低噪声和高带宽，静态电流低，仅为 1.45mA。

数据手册：*附件：OPA320 高精度、零交叉、20MHz、0.9pA Ib、RRIO、CMOS运算放大器技术手册.pdf

OPA320 系列非常适合低功耗、单电源 应用。低噪声 (7nV/√Hz) 和高速运行特性使它们同样非常适合驱动采样模数转换器 (ADC)。其他 应用 包括信号调节和传感器放大。

OPA320 采用了 具有零交越失真的线性输入级，能够在整个输入范围内提供 114dB（典型值）的出色共模抑制比 (CMRR)。输入共模电压范围在正负电源轨基础上向外扩展了 100mV。输出电压摆幅通常在电源轨的 10mV 范围内。

此外，OPAx320 还具有 1.8V 至 5.5V 的宽电源电压范围，而且整个电源电压范围内的 PSRR
都极为出色 (106dB)，因此非常适合不经稳压而直接由电池供电的高精度低功耗 应用 。

OPA320（单通道版本）采用 5 引脚 SOT23 封装；OPA320S 关断单通道版本采用 6 引脚 SOT23 封装。双通道的 OPA2320 采用 8 引脚 SOIC、VSSOP 和 SON 封装，而 OPA2320S（具有关断功能的双通道版本）采用 10 引脚 VSSOP 封装。

特性
• 高精度，具有零交越失真：
– 低失调电压：150µV（最大值）
– 高共模抑制比 (CMRR)：114dB
– 轨至轨 I/O
• 低输入偏置电流：0.9pA（最大值）
• 低噪声：10kHz 时为 7nV/√Hz
• 高带宽：20MHz
• 压摆率：10V/μs
• 静态电流：1.45mA/通道
• 单电源电压范围：1.8V 至 5.5V
• OPA320S 和 OPA2320S：
– 关断模式下的 IQ：0.1µA
• 单位增益稳定
• 小型封装：
– SOT-23、VSSOP、SON 和 SOIC

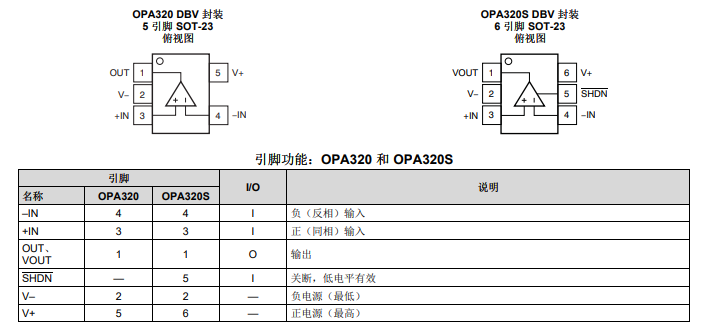

引脚功能和配置

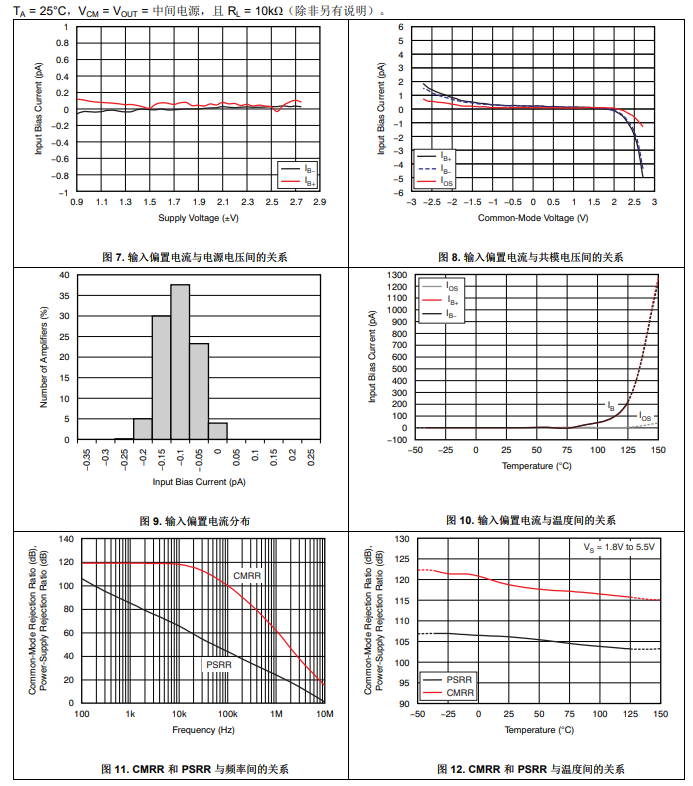

典型特性

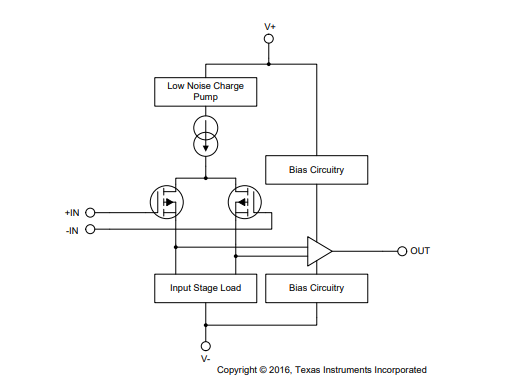

功能方框图

应用
• 高阻抗传感器信号调节
• 互阻抗放大器
• 测试和测量设备
• 可编程逻辑控制器 (PLC)
• 电机控制环路
• 通信
• 输入/输出 AD/DA 缓冲器
• 有源滤波器
