OPA365-EP 2.2V、50MHz 低噪声单电源轨到轨运算放大器

OPA365 零交叉系列产品, 轨到轨, 高性能, CMOS 运行放大器，优化后用于极低电压，单电源应用。 轨到轨输入/输出, 低噪音 (4.5 nV/√Hz) 和高速操作 (50-MHz 增益带宽) 是这款设备非常适合驱动取样模数转换器 (ADC)。 OPA365 支持音频、信号调节、传感器放大、国防、航空航天和医疗应用。 OPA365 还非常适合手机功率放大器控制环路的应用。

数据手册：*附件：OPA365-EP 2.2V、50MHz 低噪声单电源轨到轨运算放大器（增强型产品）技术手册.pdf

特性包括出色的共模抑制比（CMRR），无输入阶段交叉失真，高输出 阻抗和轨到轨输入和输出摆动。 输入共模范围包括负电源和正电源。 输出电压摆幅在电轨的10mV之内。

OPA365 采用 SOT23-5 封装方式并具有 –55°C 至 125°C 的工作温度范围。

特性

• 增益带宽：50MHz
• 零交叉失真拓扑
  • 出色的 THD+N: 0.0004%
  • CMRR: 96.5 dB (最小值)
  • 轨至轨输入/输出
  • 输入超出供电轨范围 100 mV
• 低噪声： 4.5nV/√Hz （在 100kHz 频率条件下）
• 转换率: 25 V/µs
• 快速稳定: 0.3 µs 到 0.01%
• 精度
  • 低补偿: 100 µV
    (在 25°C时的典型值)
  • 低输入偏压电流: 0.2 pA
    (在 25°C时的典型值)
• 2.5V 至 5.5V 操作

电学特性

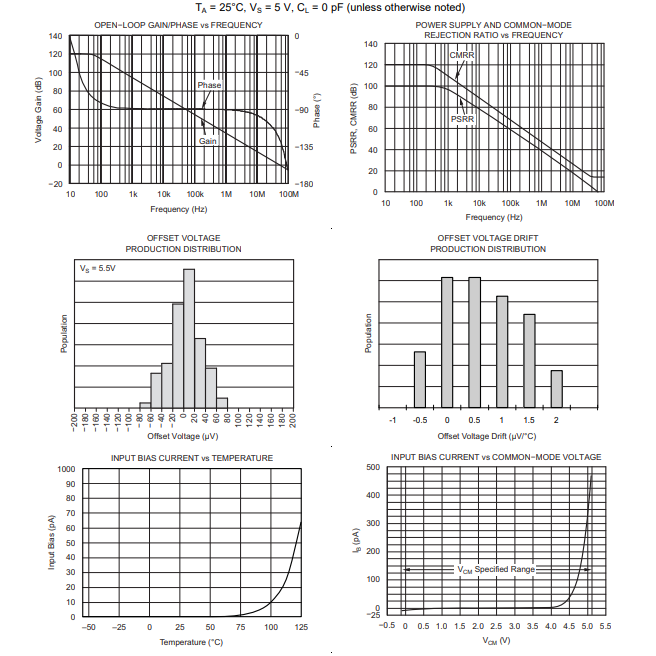

典型特性

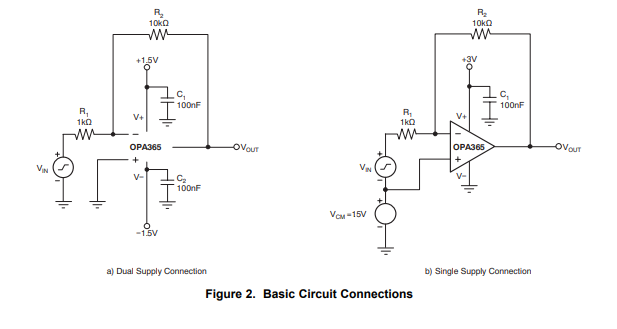

基本放大器配置
与其他单电源运算放大器一样，OPA365可以用单电源或双电源运行（见图2）。典型的双电源连接如图2所示，该连接配有一个电源连接。OPA365配置为增益为-10 V/V的基本反相放大器。双电源连接的输出电压中心为零，而单电源连接的输出中心为零
共模电压VCM。对于所示电路，该电压为1.5V，但可以是共模输入电压范围。OPA365 VCM范围超出电源轨100 mV。
