LMH6521 高性能双通道DVGA技术手册

LMH6521 包含两个高性能数控可变增益放大器 (DVGA)。

LMH6521 的两个通道均具有独立的数控衰减器，后跟高线性度差动输出放大器。每个块都经过优化，可实现低失真和最大的系统设计灵活性。每个通道都具有高速关断模式。

数据手册：*附件：LMH6521 高性能双通道DVGA技术手册.pdf

内部数控衰减器可在 31.5dB 范围内提供精确的 0.5dB 增益步长。该器件提供了串行和并行编程选项。串行模式编程使用 SPI 接口。它还提供脉冲模式，其中简单的上升或下降命令可以一次将增益改变一个步长。

输出放大器有差动输出，允许单个 5V 电源上有 10VPPD 信号摆动。低阻抗输出在驱动滤波器或模数转换器时可提供最大的灵活性。

特性
• 200MHz 频率下 OIP3 为 48.5dBm
• 最大电压增益为 26dB
• 增益范围：31.5dB，步长为 0.5dB
• 通道增益匹配为 ±0.04dB
• 最大增益时的噪声系数：7.3dB
• –3dB 带宽为 1200MHz
• 功耗低
• 独立通道关断
• 三种增益控制模式：
– 并行接口
– 串行接口 (SPI)
– 脉冲模式接口
• 温度范围：-40°C 至 +85°C
• 热增强型 32 引脚 WQFN 封装

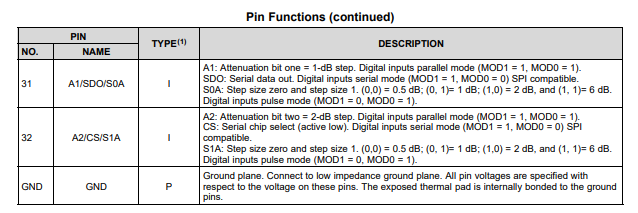

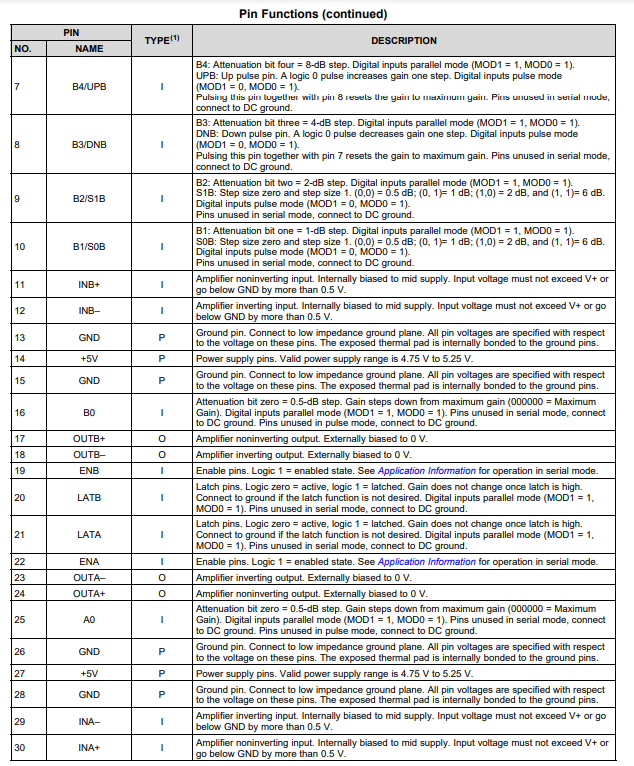

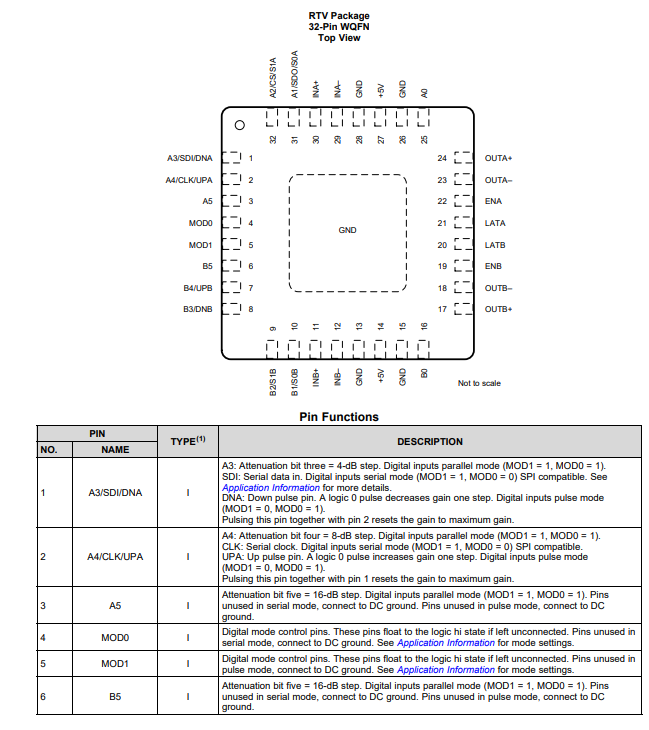

引脚功能和配置

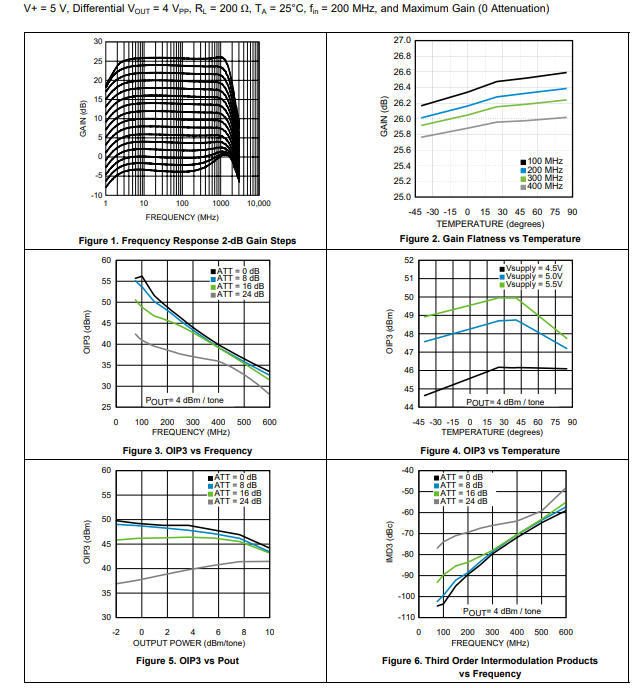

典型特性

功能方框图

应用
• 蜂窝基站
• 宽带和窄带 IF 采样接收器
• 宽带直接转换
• 数字预失真
• ADC 驱动器
