OPA2188 低噪声、轨到轨输出、36V零温漂运算放大器

OPA2188 运算放大器采用 TI 专有的自动归零技术，可在时间和温度范围内提供低偏移电压（25µV，最大值）以及近似为零的漂移。这些微型的、高精度、低静态电流放大器提供高输入阻抗和摆幅为电源轨 15mV 之内的轨到轨输出。输入共模范围包括负电源轨。单电源或双电源可在 4V 至 36V（±2V 至 ±18V）范围内使用。

数据手册：*附件：OPA2188 低噪声、轨到轨输出、36V零温漂运算放大器技术手册.pdf

OPA2188 器件采用微型小外形尺寸 (MSOP)-8 和小外形尺寸 (SO)-8 封装。此器件的额定工作温度范围为 ―40°C 至 +105°C。

特性
• 低偏移电压：25μV（最大）
• 零漂移：0.03µV/°C
• 低噪声：8.8 nV/√Hz
0.1Hz 至 10Hz 噪声：0.25µVPP
• 出色的直流精度：
电源抑制比 (PSRR)：142dB
共模抑制比 (CMRR)：146dB
开环路增益：136dB
• 增益带宽：2MHz
• 静态电流：475µA（最大值）
• 宽电源电压：±2V 至 ±18V
• 轨到轨输出：输入包括负电源轨
• 已过滤射频干扰 (RFI) 的输入
• 微型尺寸封装

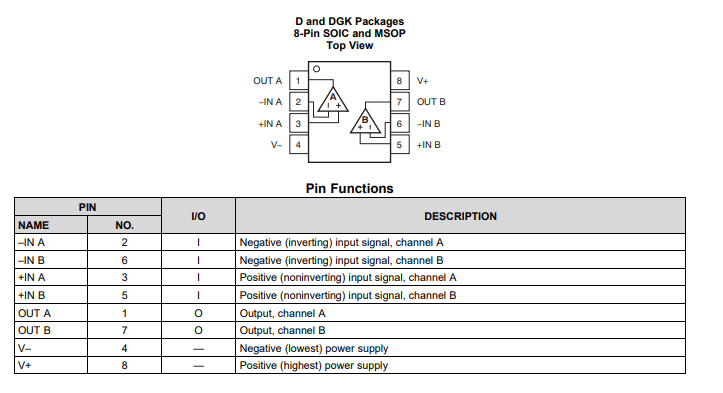

引脚功能和配置

典型特性

功能方框图

典型应用

应用范围
• 桥式放大器
• 应力计
• 测试设备
• 传感器 应用
• 温度测量
• 电子称
• 医疗仪表
• 电阻式温度检测器
• 精密有源滤波器
