TLV2434A-Q1 汽车级、四通道、10V、500kHz、低失调电

TLV243x和TLV243xA是德州仪器的低压运算放大器。每个器件的共模输入电压范围在典型的CMOS放大器上得到了扩展，使其适用于广泛的应用。此外，当共模输入被驱动到电源轨时，这些器件不会反相。这满足了大多数设计要求，而无需为轨对轨输入性能支付额外费用。它们还具有轨对轨输出性能，可在单电源或分体式电源应用中提高动态范围。该系列完全具有3-V和5-V电源的特点，并针对低压运行进行了优化。TLV243x每通道只需要100µA（典型值）的电源电流，使其成为电池供电应用的理想选择。TLV243x还比以前的轨对轨运算放大器增加了输出驱动，可以为电信应用驱动600Ω负载。

数据手册：*附件：TLV2434A-Q1 汽车级、四通道、10V、500kHz、低失调电压运算放大器技术手册.pdf

TLV243x家族的其他成员是高功率TLV244x和微功率TLV2422版本。

TLV243x具有高输入阻抗和低噪声，非常适合压电换能器等高阻抗源的小信号调理。由于微功耗水平和低电压运行，这些设备在手持监控和遥感应用中工作良好。此外，具有单电源或分体式电源的轨到轨输出功能使该系列成为与模数转换器（ADC）接口时的绝佳选择。对于精密应用，TLV243xA可用，最大输入偏移电压为950µV。

如果设计需要单个运算放大器，请参阅TI TLV2211/21/31。这是SOT-23封装中的轨到轨输出运算放大器系列。它们的小尺寸和低功耗使其成为高密度电池供电设备的理想选择。

特性
具备汽车应用资格
根据MIL-STD-883方法3015，ESD保护超过2000V；超过200V
使用机器型号（C=200pF，R=0）
输出摆动包括两个电源轨
扩展共模输入电压范围。 . .0 V至4.5 V（最小值）
配备5-V单电源
无相位反转
低噪音。 . .f=1 kHz时的典型值为18 nV/√Hz
低输入偏移电压
TA=25°C时最大950µV（TLV243xA）
低输入偏置电流。 . .典型1 pA
供电电流极低。 . .每通道最大125µA
600-Ω输出驱动器
包括宏观模型

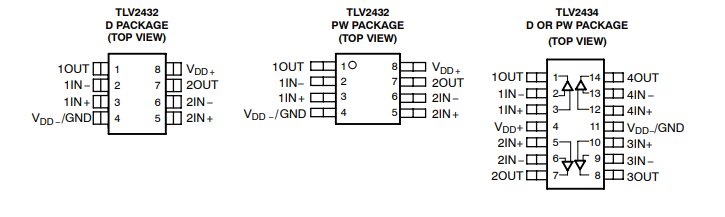

连接图

典型特性
