THS770012具有从10dB到13dB的、可选增益的高速全差动

THS770012是一款宽带全差分放大器，增益范围为+10dB至+13.7dB（带外部组件）。它专为在高达130MHz的输入频率下驱动16位模数转换器（ADC）和在高达200MHz的输入频率上驱动14位ADC而设计和优化。该设备提供高带宽、高电压输出，具有低失真和低噪声，这在需要非常高动态范围的高速数据采集系统中至关重要，如无线基站和测试测量应用。该器件也是通用、高速差分信号链和短线驱动器应用的优秀差分放大器。

数据手册：*附件：THS770012具有从10dB到13dB的、可选增益的高速全差动ADC驱动器放大器技术手册.pdf

THS770012在标称+5V单电源上运行，从过驱动状态提供非常快、最大7.5ns的恢复时间，并具有省电模式。THS770012采用无铅（符合RoHS标准）和绿色QFN-24热增强封装。其特点是可在-40°C至+85°C的工业温度范围内运行。

特性
增益为+10dB时的900MHz带宽
3300V/µs转换速率，VOUT=2V阶跃
可调增益：+10dB至+13.7dB
IMD3：-100dBc，VOUT=2VPP，RL=400Ω，
f=100MHz
OIP3:47dBm，f=100MHz
噪声系数：10.7dB，f=100MHz

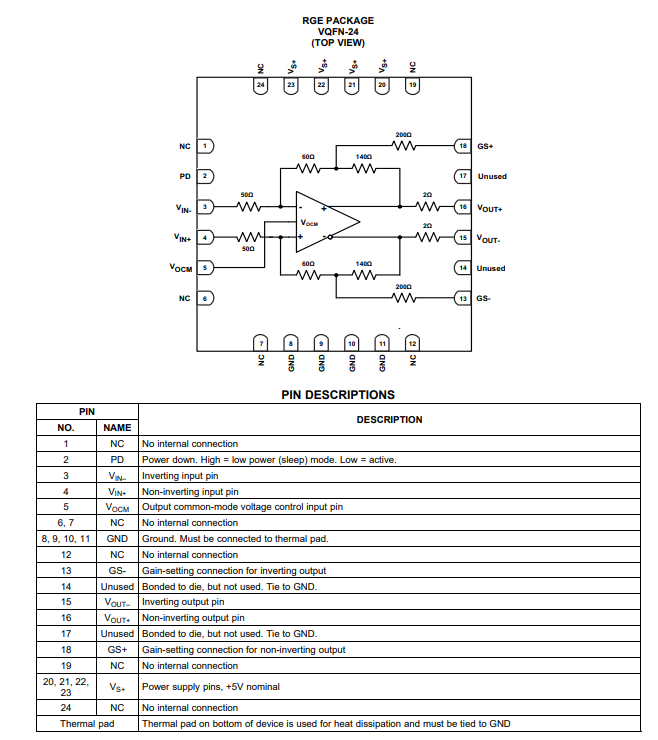

引脚功能和配置

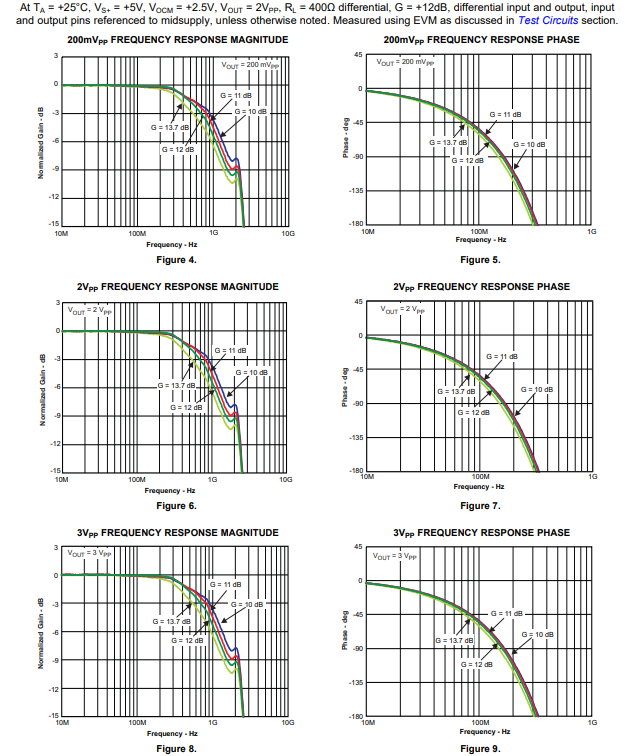

典型特性
