OPA2140 具有轨到轨输出的双通道、11MHz、低噪声

OPA140、OPA2140 和 OPA4140 (OPAx140) 运算放大器 (op amp) 系列是一系列具有良好漂移和低输入偏置电流的低功耗 JFET 输入放大器。凭借其包括 V- 在内的轨到轨输出摆幅和输入范围，设计人员可以利用 JFET 放大器的低噪声特性，同时还可以连接到现代单电源精密模数转换器 (ADC) 和数模转换器 (DAC)。

数据手册：*附件：OPA2140 具有轨到轨输出的双通道、11MHz、低噪声 36V JFET 精密运算放大器技术手册.pdf

OPA140 可实现 11MHz 单位增益带宽和 20V/µs 压摆率，同时仅消耗 1.8mA（典型值）的静态电流。该器件由 4.5V 至 36V 单电源或 ±2.25V 至 ±18V 双电源供电。

所有器件版本的额定工作温度范围均为 –40°C 至 +125°C，可用于最具有挑战性的环境中。OPA140（单通道）采用 5 引脚 SOT-23、8 引脚 VSSOP 和 8 引脚 SOIC 封装。OPA2140（双通道）采用 8 引脚 SON、8 引脚 VSSOP 和 8 引脚 SOIC 封装。OPA4140（四通道）采用 14 引脚 SOIC 和 14 引脚 TSSOP 封装。

特性
• 非常低的温漂：1 μV/°C（最大值）
• 极低的偏移：120 μV
• 低输入偏置电流：10 pA（最大值）
• 超低的 1/f 噪声：250nVPP（0.1Hz 至 10Hz）
• 低噪声：5.1 nV/√Hz
• 压摆率：20 V/μs
• 低电源电流：2 mA（最大值）
• 输入电压范围包括 V– 电源
• 单电源运行：4.5V 至 36V
• 双电源供电：±2.25V 至 ±18V
• 无相位反转
• 封装：
– 业界通用 SOIC、SON、SOT-23、TSSOP 和VSSOP

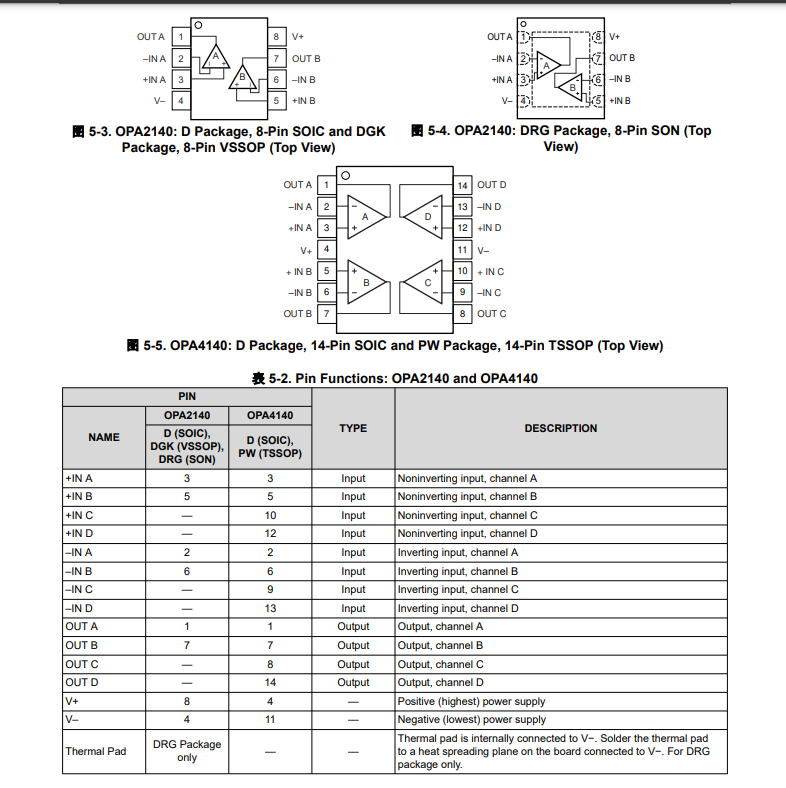

引脚功能和配置

典型特性

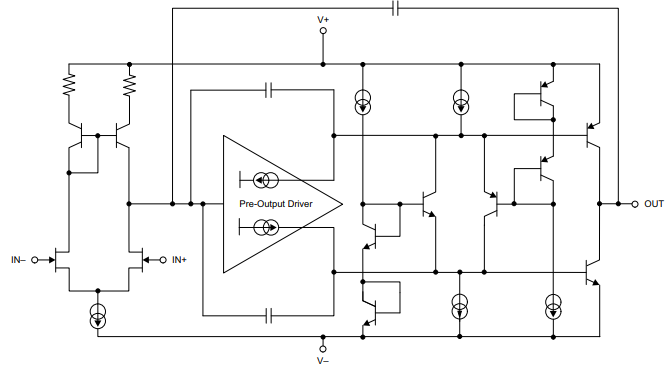

功能方框图

应用
• 数据中心内部互联（地铁）
• 半导体测试
• 化学和气体分析仪
• 直流电源、交流电源、电子负载
• 数据采集 (DAQ)
• 实验室和现场仪表
