TLV3501A-Q1 具有关断功能的汽车级高速单路轨至轨

TLV3501A-Q1推挽式输出比较器具有快速的4.5ns传播延迟，工作电压范围为2.7V至5.5V。输入电压支持超出轨道的共模范围，使该器件成为低压应用的理想选择。轨到轨输出直接驱动CMOS或TTL逻辑。快速延迟和宽共模范围也使TLV3501A-Q1器件成为通过降低EMI峰值进行频率抖动来降低EMI的理想选择。这些参数使该设备非常适合HEV/EV和动力总成中的DC-DC转换器和逆变器应用。

数据手册：*附件：TLV3501A-Q1 具有关断功能的汽车级高速单路轨至轨比较器数据手册.pdf

SOT23-6微型封装为便携式和空间受限的应用提供了选择。与标准设备相比，Z后缀减少了分层。

特性

具备汽车应用资格
AEC-Q100合格，结果如下：
设备温度等级1：-40°C至
+125°C环境工作温度范围
设备HBM分类级别2
设备CDM分类级别C4B
高速：4.5纳秒
轨到轨I/O
电源电压：2.7 V至5.5 V
推挽式CMOS输出级
关闭
微型封装：SOT23-6
低电源电流：3.2mA
Z后缀提供了改进的分层

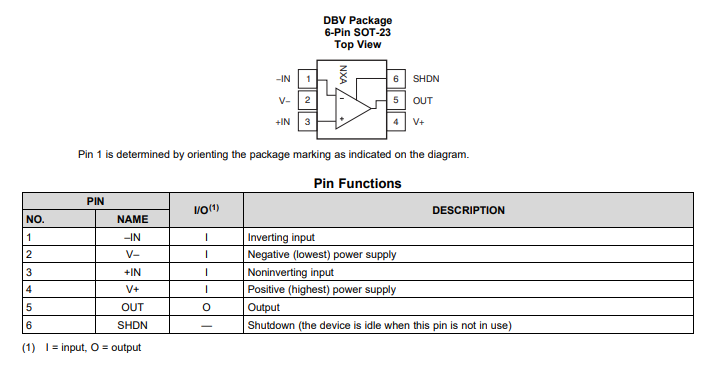

引脚功能和配置

典型特性

功能方框图

应用
HEV/EV和动力总成应用
DC-DC转换器
逆变器
燃油感应
混合动力控制单元
自动测试设备
阈值检测器
过零检测器
窗口比较器
