THS770006 具有+6dB固定增益的高速全差分ADC驱动器放

THS770006是一款+6dB的固定增益宽带全差分放大器，专为在高达130MHz的输入频率下驱动16位模数转换器（ADC）和在高达200MHz的输入频率上驱动14位ADC而设计和优化。该设备提供高带宽、高电压输出，具有低失真和低噪声，这在需要非常高动态范围的高速数据采集系统中至关重要，如无线基站和测试测量应用。该器件也是通用、高速差分信号链和短线驱动器应用的优秀差分放大器。

数据手册：*附件：THS770006 具有+6dB固定增益的高速全差分ADC驱动器放大器技术手册.pdf

THS770006在标称+5V单电源上运行，从过驱动状态提供非常快、最大7.5ns的恢复时间，并具有省电模式。THS770006采用无铅（符合RoHS标准）和绿色QFN-24热增强封装。其特点是可在-40°C至+85°C的工业温度范围内运行。

特性

2.4GHz带宽
3100V/µs转换速率，VOUT=2V阶跃
固定电压增益：+6dB
IMD3：-107dBc，VOUT=2VPP，RL=400Ω，
f=100MHz
OIP3:48dBm，f=100MHz
噪声系数：11dB，f=100MHz

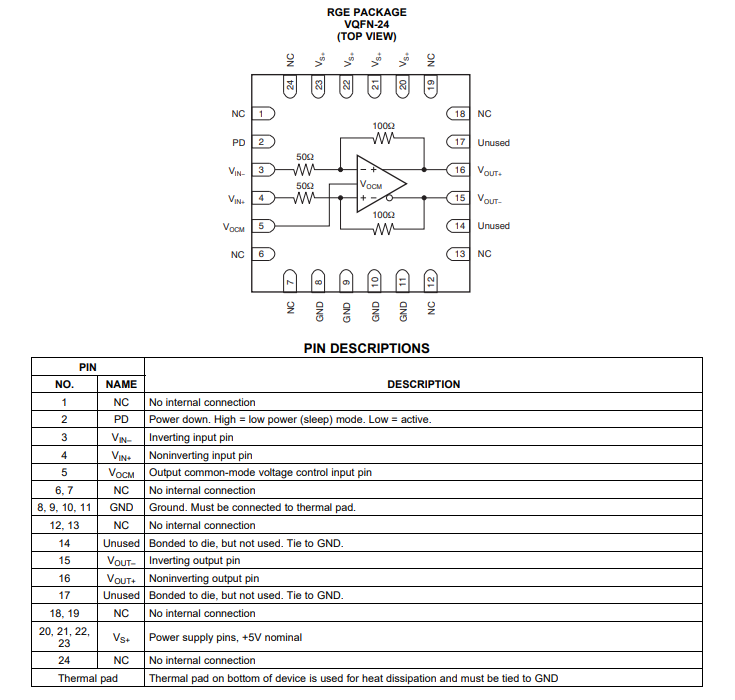

引脚功能和配置

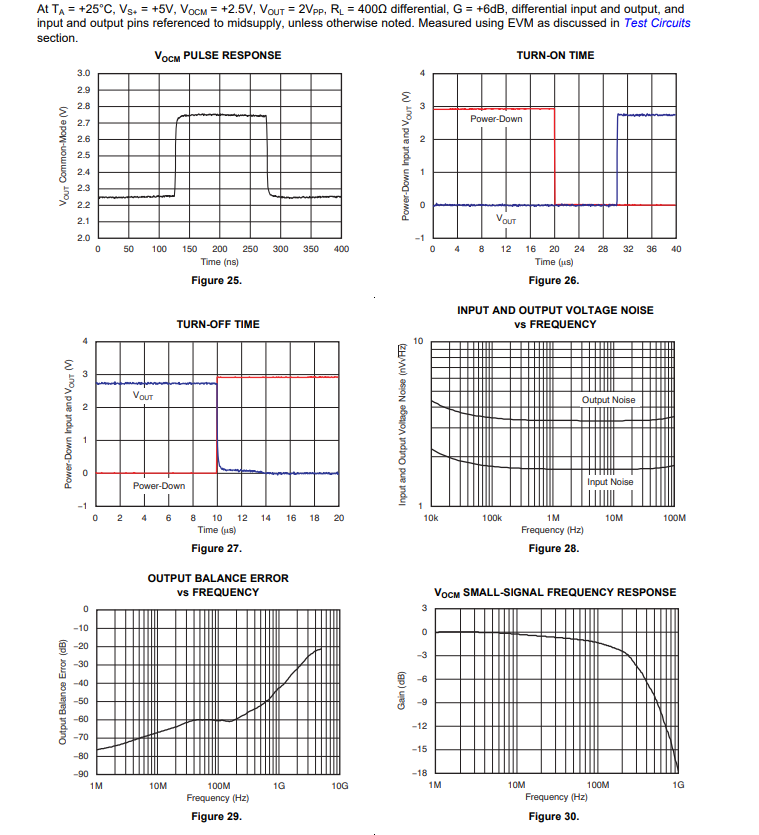

典型特性

应用
14/16位ADC驱动器
用于无线基站信号的ADC驱动器
链路：GSM、WCDMA、MC-GSM
用于高动态范围测试的ADC驱动器和
测量设备
