OPA2197 双路、36V、精密轨到轨输入/输出、低失调

OPAx197 系列（OPA197、OPA2197 和 OPA4197）是新一代 36V 运算放大器。

数据手册：*附件：OPA2197 双路、36V、精密轨到轨输入-输出、低失调电压运算放大器技术手册.pdf

这些器件具有出色的直流精度和交流性能，包括轨至轨输入/输出、低偏移（典型值为 ±25µV）、低温漂（典型值为 ±0.25µV/°C）和 10MHz 带宽。

OPAx196 拥有 拥有诸多独一无二的特性，例如电源轨的差分输入电压范围、高输出电流 (±65mA)、高达 1nF 的高容性负载驱动以及高转换率 (20V/µs)，是稳健耐用的高性能运算放大器，适用于各种高压工业 应用。

OPA197 系列运算放大器采用标准封装，在 -40°C 至 +125°C 的额定温度范围内工作。

特性
• 低失调电压：±100µV（最大值）
• 低失调电压温漂：±2.5µV/°C（最大值）
• 低噪声：1kHz 时为 5.5nV/√Hz
• 高共模抑制：120dB（最小值）
• 低偏置电流：±5pA（典型值）
• 轨到轨输入和输出
• 高带宽：10MHz GBW
• 高压摆率：20V/µs
• 低静态电流：每个放大器 1mA（典型值）
• 宽电源电压范围：±2.25V 至 ±18V，+4.5V 至+36V
• 已过滤电磁干扰 (EMI) 和射频干扰 (RFI) 的输入
• 电源轨的差分输入电压范围
• 高容性负载驱动能力：1nF
• 行业标准封装：
– SOIC-8、SOT-5 和 VSSOP-8 单体封装
– SOIC-8 和 VSSOP-8 双列封装
– 四通道电源版本采用 SOIC-14 和 TSSOP-14 封装

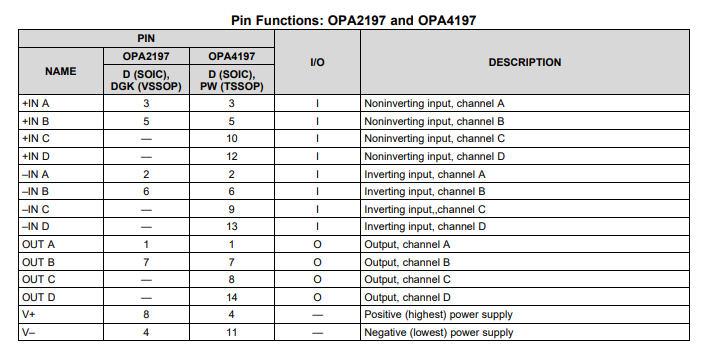

引脚功能和配置

典型特性

功能方框图

应用
• 多路复用数据采集系统
• 测试和测量设备
• 高分辨率模数转换器 (ADC) 驱动器放大器
• SAR ADC 基准缓冲器
• 可编程逻辑控制器
• 高侧和低侧电流检测
• 高精度比较器
