OPA2626 高带宽、高精度、低THD+N、16位和18 位ADC驱

OPA2626 运算放大器是一款 16 位和 18 位、高精度逐次逼近寄存器 (SAR) 型模数转换器 (ADC) 驱动器，具有低总谐波失真 (THD) 和低噪声。该运算放大器在额定工作条件下的 16 位稳定时间为 280ns，可提供真正的 16 位有效位数 (ENOB)。该器件具有高直流精度（失调电压仅为 100µV）、120MHz 的宽增益带宽积以及 2.5nV/√Hz 的低宽带噪声，并且经优化可驱动 应用 中的高吞吐量、高分辨率的 SAR ADC。

数据手册：*附件：OPA2626 高带宽、高精度、低THD+N、16位和18 位ADC驱动器技术手册.pdf

OPA2626 采用 8 引脚 VSSOP 封装，额定工作温度范围为 –40°C 至 +125°C。

特性
• 出色的动态性能：
– 低失真：100kHz 时，HD2 为 –122dBc，
HD3 为 –140dBc
– 增益带宽 (G = 100)：120MHz
– 压摆率：115V/µs
– 16 位稳定时间（4V 阶跃）：280ns
– 低电压噪声：10kHz 时为 2.5nV/√Hz
– 低输出阻抗：1MHz 时为 1Ω
• 出色的直流精度：
– 失调电压：±100µV（最大值）
– 失调电压温漂：±3µV/ºC（最大值）
– 低静态电流：2mA（典型值）
• 输入共模范围包括负电源轨
• 轨至轨输出
• 宽额定温度范围：–40°C 至 +125°C

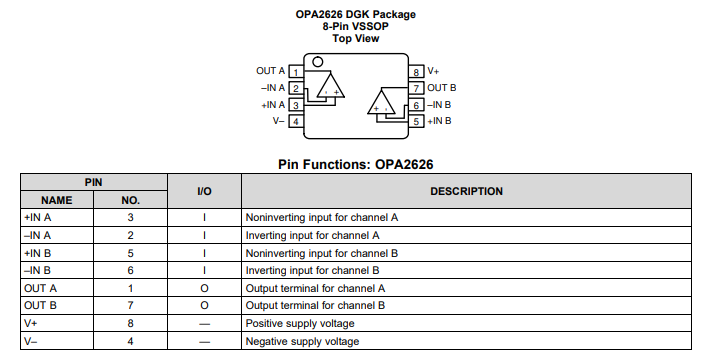

引脚功能和配置

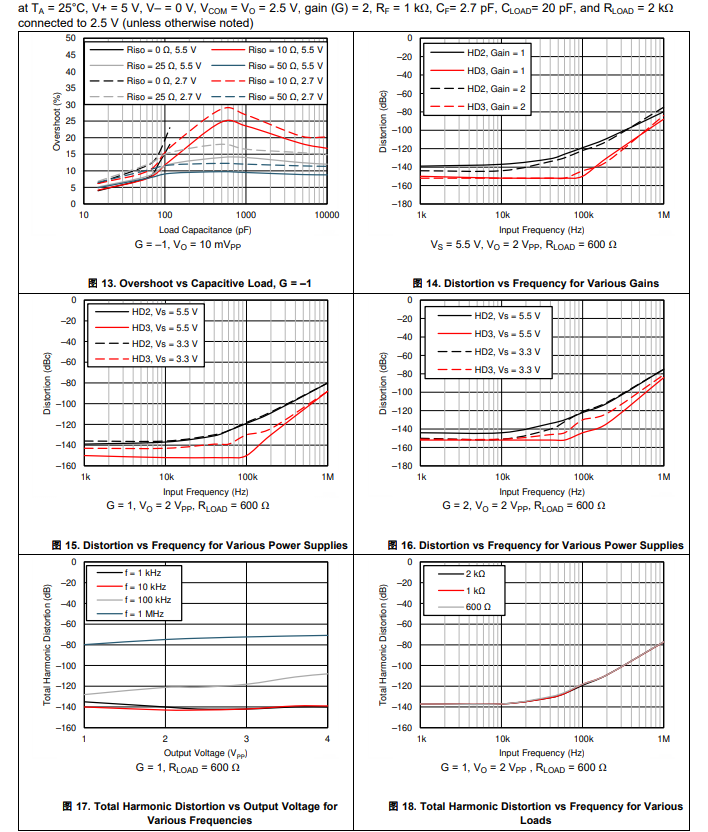

典型特性

功能方框图

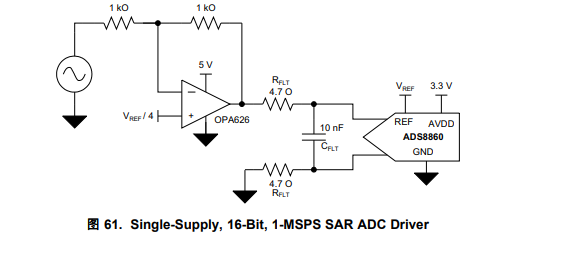

典型应用

应用
• 精密 SAR ADC 驱动器
• 精密电压基准缓冲器
• 可编程逻辑控制器
• 测试和测量设备
• 科学仪表
• 高吞吐量数据采集系统
• 高密度、多路复用数据采集系统
