TLV4313 四路、5.5V、1MHz、低静态电流 (65μA)、RRIO运

TLV313 系列单通道、双通道和四通道运算放大器集低功耗与良好的性能于一体。这使得它们非常适用于各种 应用，如可穿戴设备、公共事业计量、楼宇自动化、点钞机 。该系列 具有 轨到轨输入和输出 (RRIO) 摆幅、低静态电流（典型值：65µA）、高带宽 (1MHz) 以及超低噪声（1kHz 时为 26nV/√Hz）等特性，因此对于需要在成本与性能间实现良好平衡的各类电池供电 应用 而言非常具有吸引力。此外，该系列器件具有低输入偏置电流，因此适合用于 源阻抗高达兆欧级 的应用。

数据手册：*附件：TLV4313 四路、5.5V、1MHz、低静态电流 (65μA)、RRIO运算放大器技术手册.pdf

TLV313器件的稳健耐用设计便于电路设计人员使用。该器件在高达 100pF 的容性负载条件下单位增益稳定并集成了 RFI/EMI 抑制滤波器，在过驱条件下不会出现反相而且具有高静电放电 (ESD) 保护功能（4kV 人体模型 (HBM)）。

此类器件经过优化，适合在低至 1.8V (±0.9V) 和高达 5.5V (±2.75V) 的低压下工作，且额定扩展工作温度范围为
–40°C 至 +125°C。

单通道 TLV313 器件采用。。双通道 TLV2313 器件采用小外形尺寸集成电路 (SOIC)-8 和超薄小外形尺寸 (VSSOP)-8 封装，四通道 TLV4313 器件采用薄型小外形尺寸 (TSSOP)-14 封装。

特性
• 面向成本敏感型系统的精密放大器
• 低 IQ：每通道 65µA
• 宽电源电压：1.8V 至 5.5V
• 低噪声：1kHz 时为 26nV/√Hz
• 增益带宽：1MHz
• 轨到轨输入/输出
• 低输入偏置电流：1pA
• 低失调电压：0.75mV
• 单位增益稳定
• 内部射频干扰 (RFI)/电磁干扰 (EMI) 滤波器
• 工作温度范围：
-40°C 至 +125°C

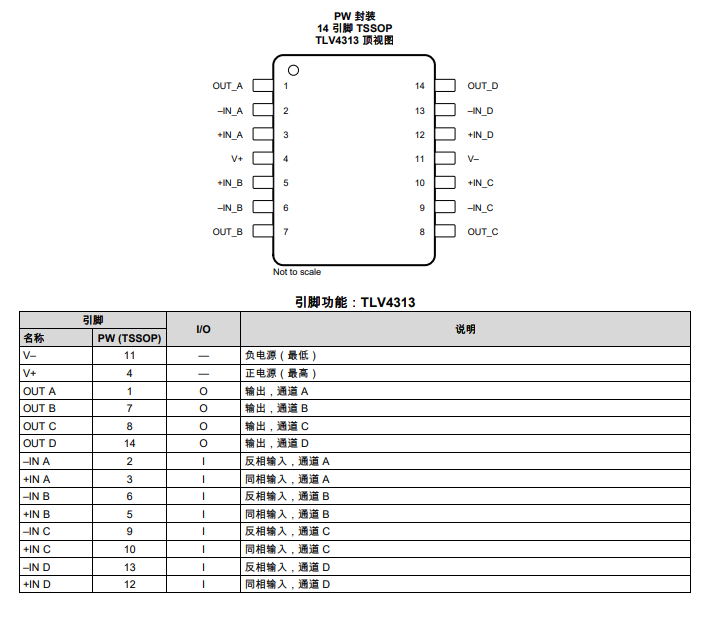

引脚功能和配置

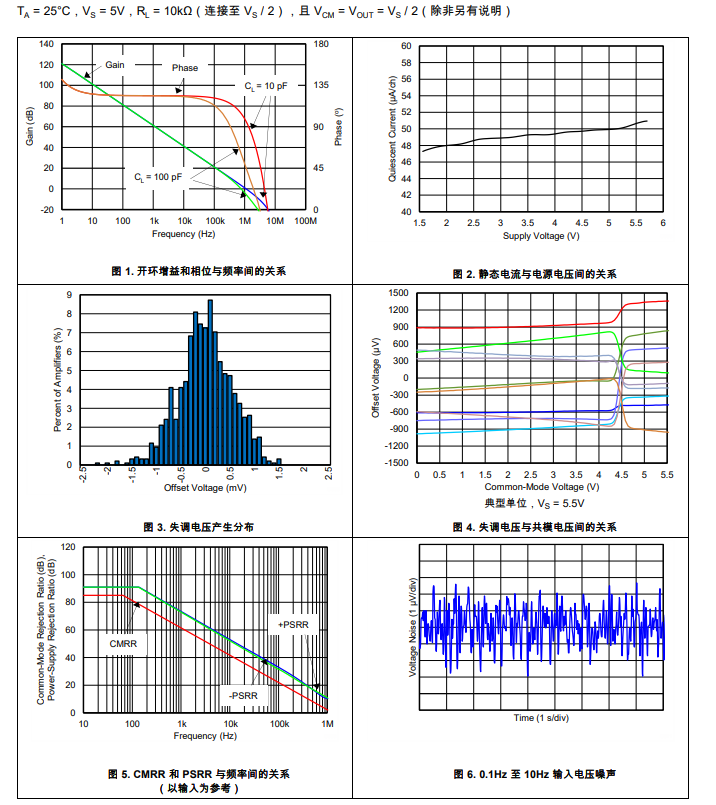

典型特性

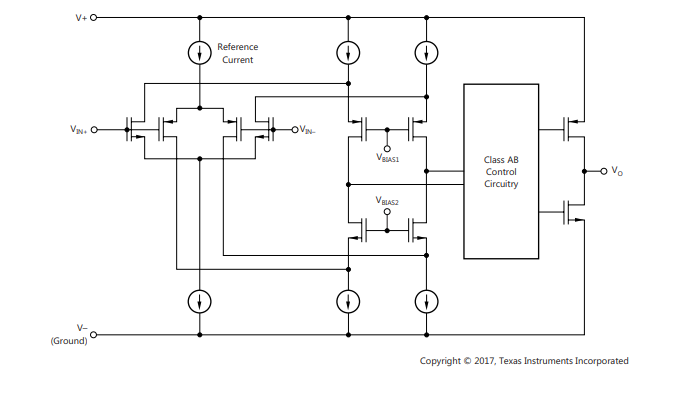

功能方框图

应用范围
• 医疗和保健
• 健身和可穿戴电子产品
• 公用事业仪表计量（热量、水、能源）
• 楼宇自动化设备
• 点钞机
