TLV2369 具有零交叉失真的双路 800nA、1.8V、RRIO 运算

TLV369 系列单通道和双通道运算放大器是成本优化型 1.8V 毫微功耗放大器的典型代表。

数据手册：*附件：TLV2369 具有零交叉失真的双路 800nA、1.8V、RRIO 运算放大器技术手册.pdf

该系列放大器由 1.8V 至 5.5V 的单电源供电运行，并且配有零交叉失真电路，可在整个共模输入范围内保持较高线性度且无交叉失真，从而实现真正的轨到轨输入。该系列还兼容符合行业标准的 3.0V、3.3V 和 5.0V 标称电压。

TLV369（单通道版本）采用 5 引脚 SC70 封装。TLV2369（双通道版本）采用 8 引脚超薄小外形尺寸 (VSSOP) 和小外形尺寸集成电路 (SOIC) 封装。

特性
• 成本优化型精密放大器，具有毫微功耗：800nA/通
道（典型值）
• 低偏移电压：400μV（典型值）
• 轨到轨输入和输出
• 零交叉失真
• 低偏移漂移：0.5µV/°C（典型值）
• 增益带宽积：850MHz
• 电源电压：1.8V 至 5.5V
• 微型封装：SC70-5、VSSOP-8

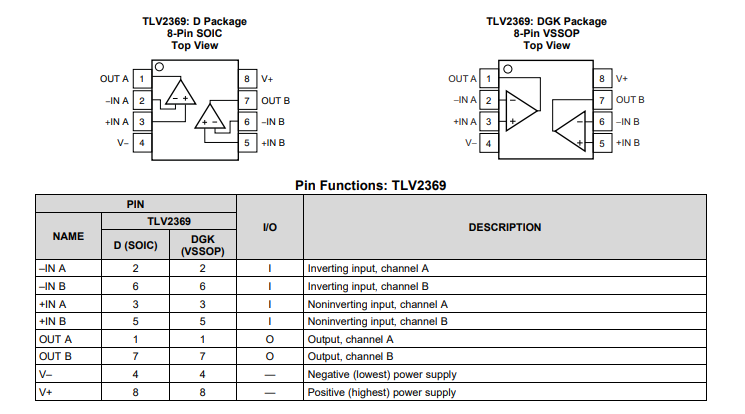

引脚功能和配置

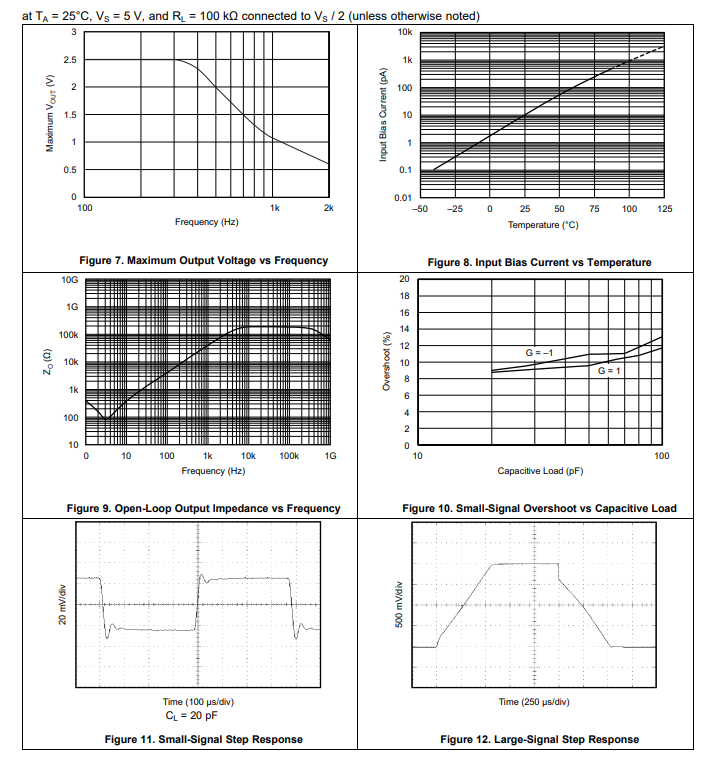

典型特性

功能方框图

应用
• 血糖仪
• 测试设备
• 低功耗传感器信号调节
• 便携式设备
