THS6302 双端口 G.Fast 和 G.mgFast DSL 线路驱动器技术

THS6302 是一款采用电流反馈架构的双端口差分线路驱动器，专为 G.Fast 和各种数字用户线路 (DSL) 系统而设计。该器件适用于 G.Fast 数字用户线路系统，这些系统支持本地离散多音调制 (DMT) 信号并支持带宽高达 212MHz 的 8dBm 线路功率，具有出色的线性特性。

数据手册：*附件：THS6302 双端口 G.Fast 和 G.mgFast DSL 线路驱动器技术手册.pdf

该器件的独特架构可实现超小的静态电流，同时仍然实现超高线性度。对于并不需要该放大器全部性能的线路驱动模式，该器件的内在偏置设置可提供更高的节能效果。为了进一步提高灵活性并节省更多电力，可以通过连接到一个器件引脚的外部偏置电阻器来调节两个端口的总静态电流。该器件还具有两种线路端接模式，以便在非常低的功耗下保持阻抗匹配。

特性
• 专为 G.Fast 106MHz、212MHz DSL 模式而设计
• 兼容 G.mgFast 424MHz
• 支持传统 VDSL 和 ADSL2+ 应用
• 适用于 G.Fast 和传统应用的出色 MTPR（线路功率 = 8dBm）：
– ADSL2+ = 75dB
– VDSL-17a = 74dB
– VDSL-30a = 70dB
– G.Fast 106MHz = 60dB
– G.Fast 212MHz = 48dB
• 多种电源模式可适应不同外形
• 可通过外部电阻器调节偏置电流
• 差分增益：11V/V
• 线性输出电流：80mA（最小值）
• 低功率线路端接模式：<7mA
• 掉电模式
• 12V 技术支持高功率输出– 12.6V 最大工作电压

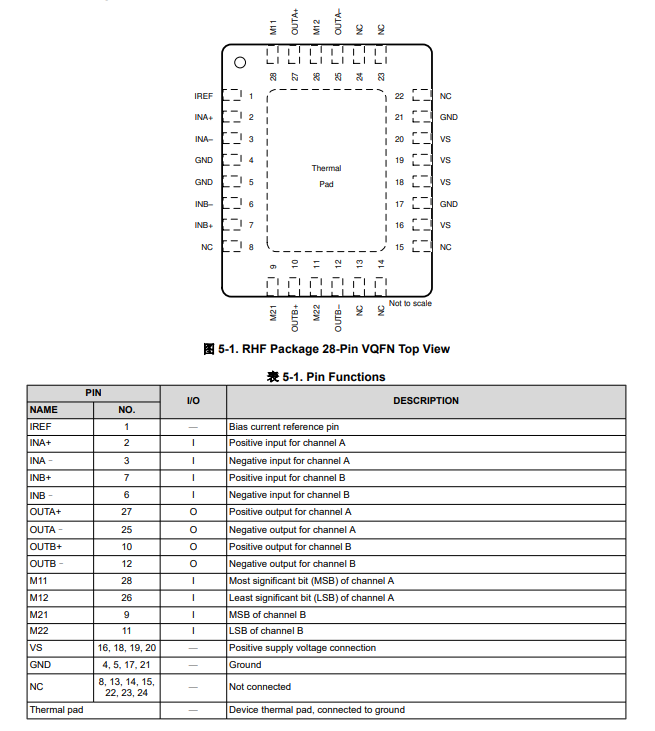

引脚功能和配置

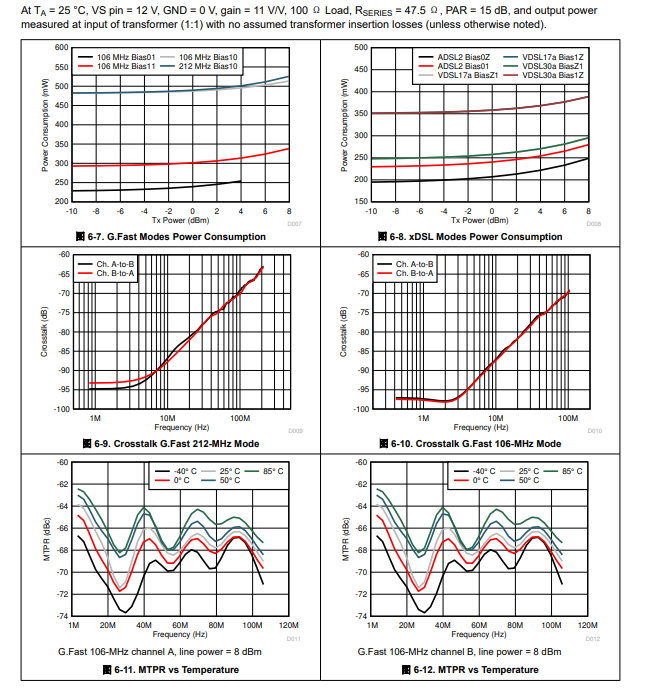

典型特性

功能方框图

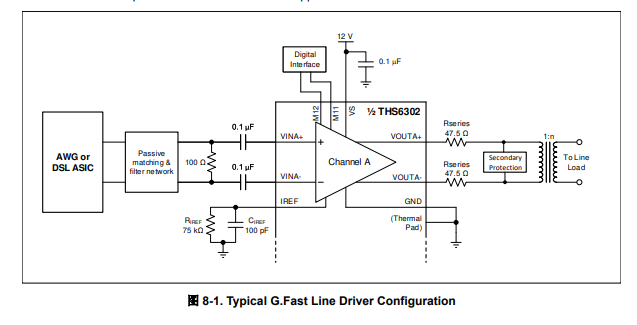

典型应用

应用
• G.Fast 和传统 DSL 线路驱动器
• 兼容 G.mgFast 的线路驱动器
• 通用宽带线路驱动器
