AMC1301 用于电流检测的、±250mV输入、精密增强型

AMC1301 是一款隔离式精密放大器，此放大器的输出与输入电路由抗电磁干扰性能极强的隔离栅隔开。该隔离栅经认证可提供高达 7070 V PEAK 的增强型隔离，符合 DIN EN IEC 60747-17 (VDE 0884-17) 和 UL1577 标准，并且可支持高达 1 kV RMS 的工作电压。

数据手册：*附件：AMC1301 用于电流检测的、±250mV输入、精密增强型隔离放大器技术手册.pdf

该隔离层可将系统中以不同共模电压电平运行的各器件隔开，防止高电压冲击导致低压侧器件电气损坏或对操作员造成伤害。

AMC1301 的输入经过优化，可直接连接至分流电阻器或其他低电压电平信号源。具有出色的直流精度和低温漂，可支持精确的电流控制，适用于车载充电器 (OBC)、直流/直流转换器、变频器或其他高压应用。 AMC1301 的集成式共模过压和无高侧电源电压检测功能可简化系统级设计和诊断。

AMC1301 可在 –40°C 至 +125°C 扩展工业温度范围内正常运行，并采用宽体 8 引脚 SOIC (DWV) 封装。AMC1301S 的额定工作温度范围为 –55°C 至 +125°C。

特性
• ±250mV 输入电压范围，针对使用分流电阻器测量电流进行了优化
• 固定增益：8.2 V/V
• 低直流误差：
– 失调电压误差：±0.2mV（最大值）
– 温漂±3µV/°C（最大值）
– 增益误差：±0.3%（最大值）
– 增益漂移：±50ppm/°C（最大值）
– 非线性度：0.03%（最大值）
• 高侧和低侧以 3.3V 电压运行
• 系统级诊断功能
• 安全相关认证：
– 符合 DIN EN IEC 60747-17 (VDE 0884-17) 的7070VPK 增强型隔离
– 符合 UL1577 标准且长达 1 分钟的 5000VRMS隔离
• 针对更大工业温度范围进行了全面优化： –40°C至 +125°C

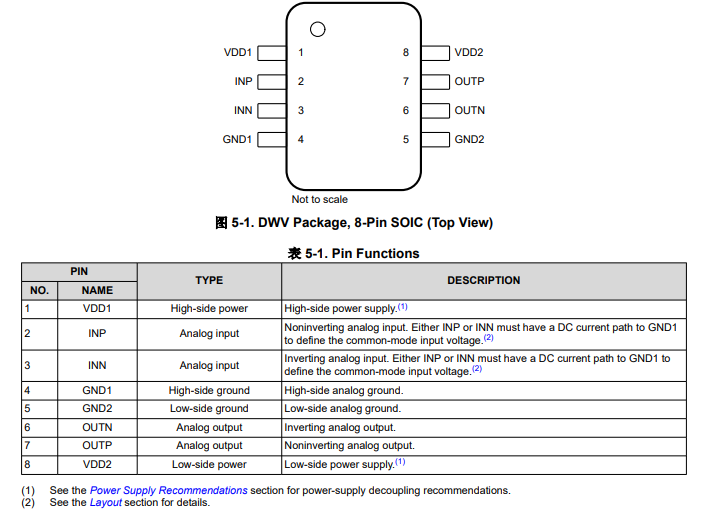

引脚功能和配置

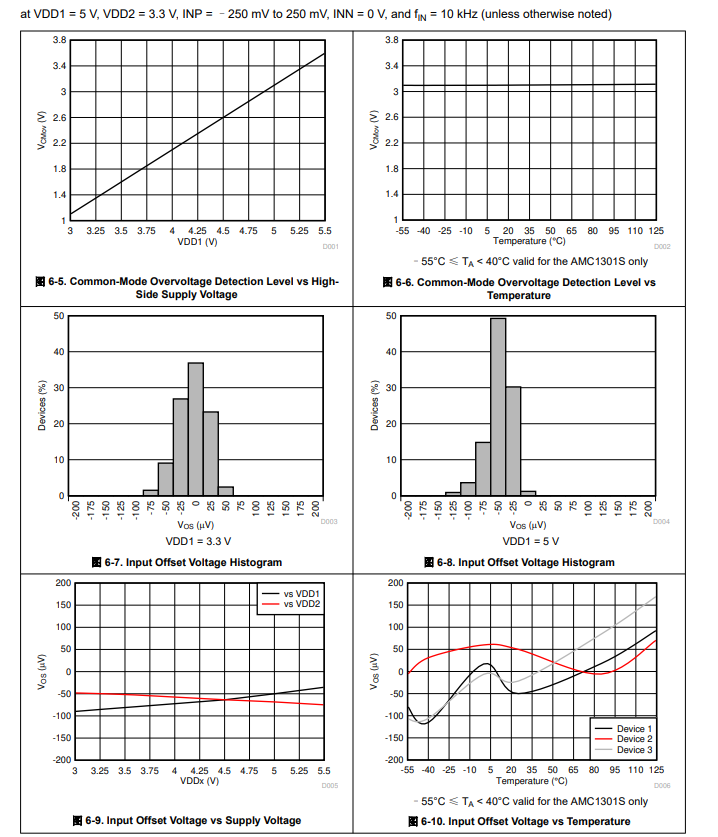

典型特性

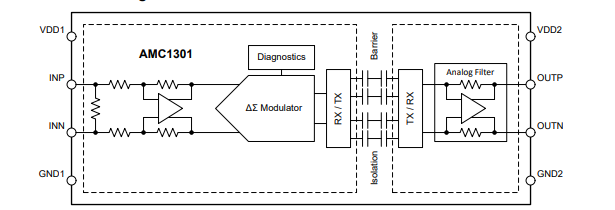

功能方框图

典型应用

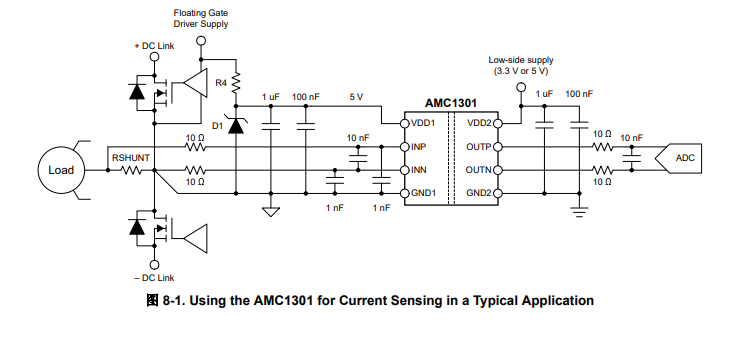

图8-1显示了交流电机驱动器典型应用中的AMC1301。流经负载的电流外部分流电阻器RSHUNT产生由AMC1301感测的电压降。AMC1301将高侧的模拟输入信号数字化、将数据通过隔离屏障传输到低侧，重建模拟信号并将该信号作为输出引脚上的差分电压呈现。AMC1301的差分输入、差分输出和高共模瞬态抗扰度（CMTI）即使在高噪声环境中也能提供可靠和准确的操作。

应用
• 基于分流电阻器的电流感应，可用于：
– 电机驱动器
– 变频器
– 不间断电源
