TLV521 单路、5.5V、6kHz、超低静态电流 (350nA)、RR

TLV521 是一款 350nA 毫微功耗运算放大器，属于 TI 的超值性能毫微功耗运算放大器系列。TLV521 的互补金属氧化物半导体 (CMOS) 输入级经过精心设计，能够实现 1pA 的超低 Ibias，从而减少 IBIAS 和 IOS 误差， 以免 影响兆欧级电阻、高电阻光电二极管以及充电感测等敏感型应用。此外，内置的电磁干扰 (EMI) 保护可降低器件对手机和 RFID 阅读器所发出意外射频 (RF) 信号的敏感度。

数据手册：*附件：TLV521 单路、5.5V、6kHz、超低静态电流 (350nA)、RRIO运算放大器技术手册.pdf

TLV521 采用 5 引脚 SC70 封装，运行温度范围为 –40°C 至 125°C。

特性
• 无与伦比的性价比
• VS = 3.3V（典型值，除非另外注明）
– 超低电源电流
– 典型值为 350nA，最大值为 500nA
– 宽工作电压范围：1.7V 至 5.5V
– 低 TCVOS：1.5µV/°C
– VOS：3mV（最大值）
– 输入偏置电流为 1pA
– 电源抑制比 (PSRR)：100dB
– 共模抑制比 (CMRR)：90dB
– 开环增益：110dB
– 增益带宽积：6kHz
– 转换率：2.5V/ms
– 输入电压噪声（f = 100Hz 时）：300nV/√Hz
– 温度范围：–40°C 至 125°C
– 轨到轨输入和输出 (RRIO)

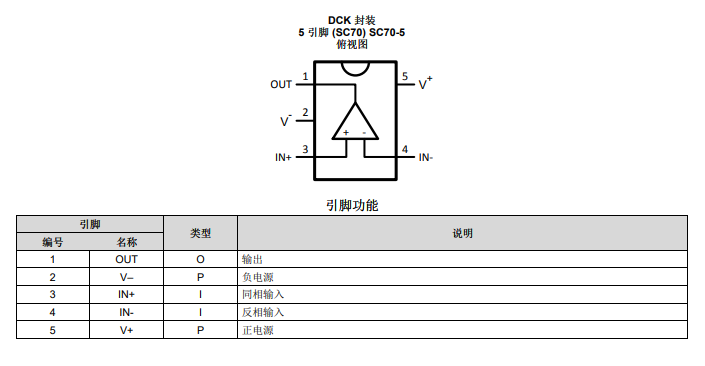

引脚功能和配置

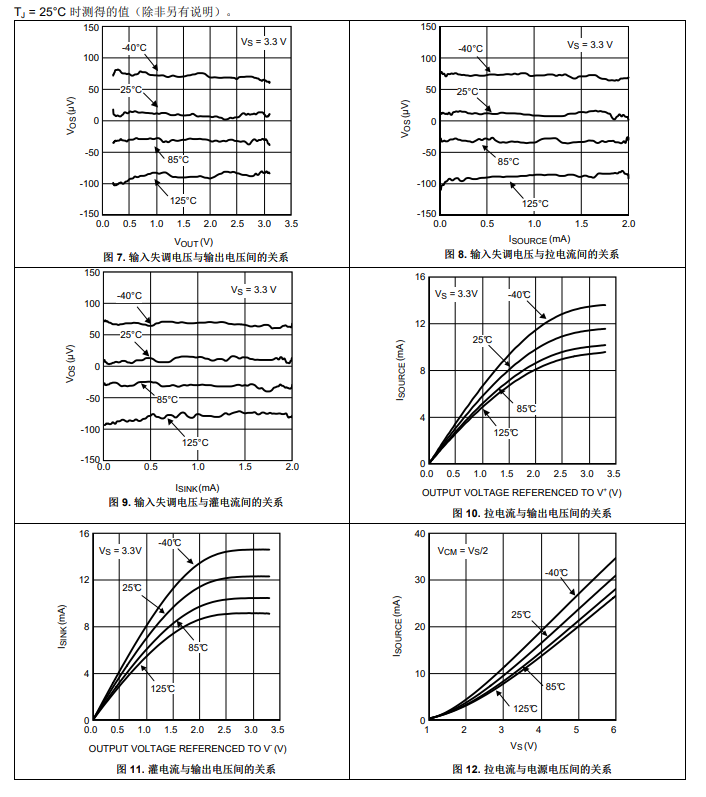

典型特性

功能方框图

应用
• 无线远程传感器
• 电力线监视
• 电能表
• 电池供电类工业传感器
• 微功耗氧传感器和毒气传感器
• 有源 RFID 阅读器
• 基于 Zigbee 的传感器（用于 HVAC 控制）
• 通过能量采集方式供电的传感器网络
• 电流感测
• 血糖监测
