OPA2377-Q1 通过汽车认证的轨到轨输入/输出、低噪

OPAx377-Q1 系列运算放大器属于高带宽 CMOS 放大器，同时拥有超低噪声、低输入偏置电流和低偏移电压特性，静态工作电流低至 0.76mA（典型值）。

数据手册：*附件：OPA2377-Q1 通过汽车认证的轨到轨输入-输出、低噪声、5MHz CMOS 运算放大器技术手册.pdf

OPAx377-Q1 运放针对低电压、单电源应用进行了 优化。其交流和直流性能都非常出色，非常适合 诸如小信号调节、音频和有源滤波器等各类应用。此外，该系列器件还具有较宽的电源范围及优异的电源抑制比 (PSRR)，因此对于不经过稳压而直接由电池供电运行的 应用 而言极具吸引力。

OPA377-Q1 采用 SOT23-5 封装。OPA2377-Q1（双通道版本）采用微型小外形尺寸 (MSOP)-8 封装，OPA4377-Q1（四通道版本）采用 TSSOP-14 封装。所有器件版本的额定工作温度范围均为 -40°C 至 +125°C。

特性
• 适用于汽车电子 应用
• 具有符合 AEC-Q100 的下列结果：
– 器件温度 1 级：-40℃ 至 +125℃ 的环境运行温度范围
– 器件人体放电模式 (HBM) 静电放电 (ESD) 分类等级 3A
– 器件组件充电模式 (CDM) ESD 分类等级 C6
• 低噪声：1kHz 时为 7.5nV/√Hz
• 0.1Hz 至 10Hz 噪声：0.8 μVPP
• 静态电流：760μA（典型值）
• 低偏移电压：250μV（典型值）
• 增益带宽积：5.5MHz
• 轨到轨输入和输出
• 单电源供电
• 电源电压：2.2V 至 5.5V
• 小型封装：
– 小外形尺寸晶体管 (SOT)-23、超薄小外形尺寸(VSSOP) 和薄型小外形尺寸 (TSSOP)

引脚功能和配置

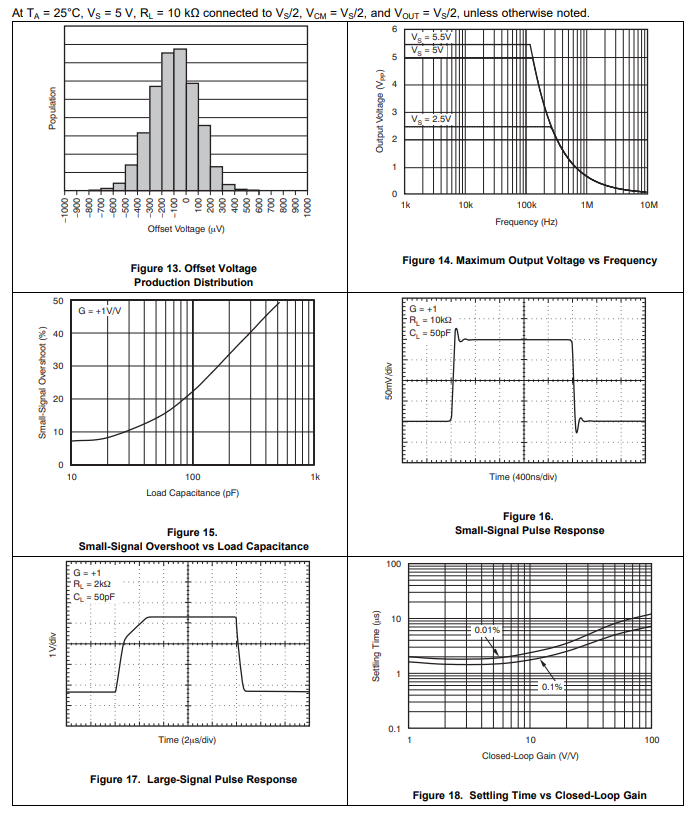

典型特性

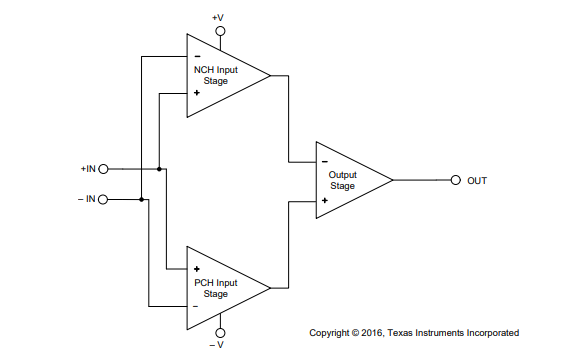

功能方框图

应用
• 主动巡航控制
• 停车辅助
• 轮胎气压监视
• 信息娱乐系统
• 有源滤波
• 传感器信号调节
