TLV522 双路、5.5V、8kHz、超低静态电流 (500nA)、RR

时间:2025-04-25 13:55

人气:

作者:admin

标签:

导读:TLV522 是一款 500nA 双路毫微功耗运算放大器,属于 TI 的超值性能毫微功耗运算放大器系列。TLV522 具有 8kHz 增益带宽和 500nA 静态电流,是楼宇自动化和遥感节点中的常见电池供电类 应用...

TLV522 是一款 500nA 双路毫微功耗运算放大器,属于 TI 的超值性能毫微功耗运算放大器系列。TLV522 具有 8kHz 增益带宽和 500nA 静态电流,是楼宇自动化和遥感节点中的常见电池供电类 应用 的理想选择。该器件的互补金属氧化物半导体 (CMOS) 输入级可实现超低 I BIAS ,从而降低兆欧级反馈电阻拓扑(例如高阻抗光电二极管和充电检测应用)中经常引入的 误差。此外,内置的电磁干扰 (EMI) 保护可降低器件对手机、WiFi、无线电发射器、RFID 阅读器所发出意外射频 (RF) 信号的敏感度。

数据手册:*附件:TLV522 双路、5.5V、8kHz、超低静态电流 (500nA)、RRIO运算放大器技术手册.pdf

TLV522 采用 8 引脚 VSSOP (MSOP) 封装,运行温度范围为 –40°C 至 125°C。

特性
• 无与伦比的性价比
• 宽电源电压范围:1.7V 至 5.5V
• 低电源电流:500nA
• 良好偏移电压:4mV(最大值)
• 良好 TcVos:1.5µV/°C
• 增益带宽:8MHz
• 轨到轨输入和输出 (RRIO)
• 单位增益稳定
• 低输入偏置电流:1pA
• 强化的电磁干扰 (EMI) 保护
• 温度范围:–40°C 至 125°C
• 8 引脚超薄小外形尺寸 (VSSOP) 封装

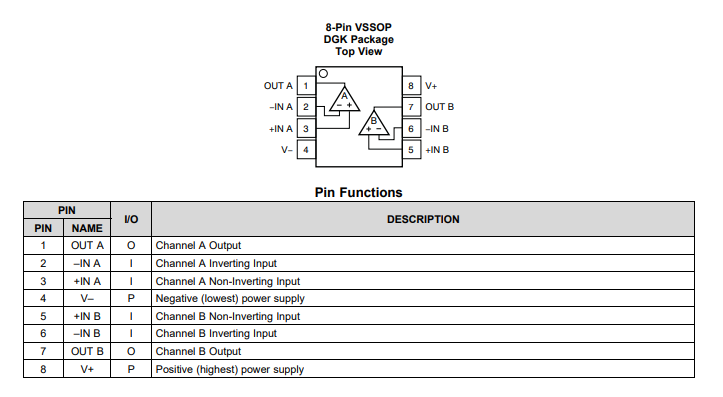

引脚功能和配置

典型特性

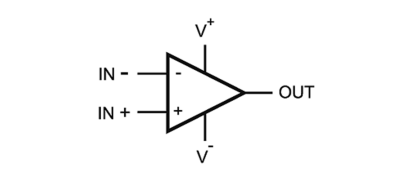

功能方框图

应用
• 个人健康监视器
• 电池组
• 太阳能或能量采集系统
PIR、烟雾、燃气和火灾检测系统
• 电池供电物联网 (IoT) 设备
• 远程传感器/无线传感节点
• 可穿戴设备
• 血糖监测
