INA211-Q1 AEC-Q100、26V、双向、高精度电流检测放大

INA21x-Q1 系列器件是电压输出、电流分流监控器（也称为电流检测放大器），可在独立于电源电压的 –0.3V 至 26V 范围内的共模电压中感应分流器上的压降。共有五种固定增益可供选择：50V/V、75V/V、100V/V、200V/V、500V/V 和 1000V/V。该系列器件通常用于过流检测、电压反馈控制环路或用作功率监控器。零漂移架构的低偏移使得该器件能够在分流器上的最大压降低至 10mV（满量程）的情况下进行电流检测。

数据手册：*附件：INA211-Q1 AEC-Q100、26V、双向、高精度电流检测放大器技术手册.pdf

这些器件由 2.7V 至 26V 的单个电源供电，消耗的最大电源电流为 100µA。这些器件具有 –40°C 至 +125°C 的工作温度范围，并且采用 6 引脚 SC70 封装。

特征
•AEC-Q100符合汽车应用标准：
–温度等级1：-40°C至+125°C，TA
•功能安全能力
–可用于辅助功能安全的文件
系统设计
•宽共模范围：-0.3 V至26 V
•偏移电压：±100µV（最大）
（可实现10 mV满量程的分流压降）
•准确性：
–增益错误：
•±1%（最高超温，版本A、B）
•±0.5%（C版）
–偏移漂移：0.5-µV/°C（最大）
–增益漂移：10 ppm/°C（最大）
•增益选择：
–INA210-Q1:200伏/伏
–INA211-Q1:500 V/V
–INA212-Q1:1000 V/V
–INA213-Q1:50 V/V
–INA214-Q1:100 V/V
–INA215-Q1:75 V/V
•静态电流：100µA（最大）
•包装：6针SC70

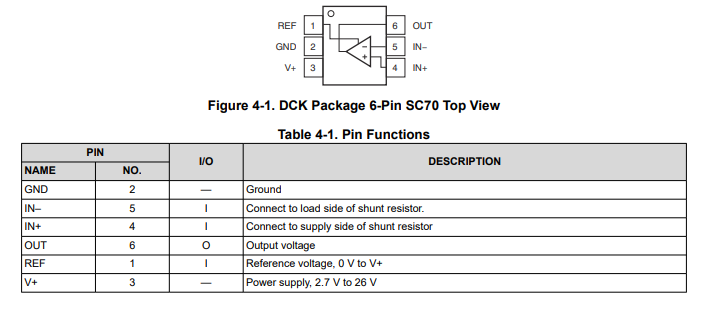

引脚功能和配置

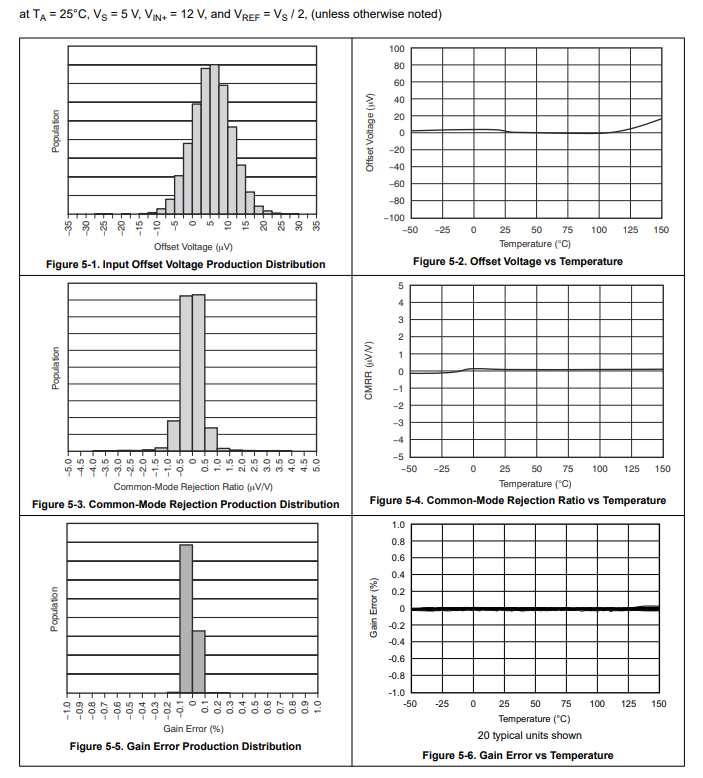

典型特性

功能方框图

应用
•车身控制模块
•阀门控制
•电机控制
•电子稳定控制
•无线充电发射器
