OPA1688 36V、10MHz、低失真高驱动轨到轨输出音频运

OPA1688 36V、单电源、低噪声 SoundPlus™ 音频运算放大器能够在4.5V (±2.25V) 至 36V (±18V) 的电源电压范围内运行。这些最新补充的高压音频运算放大器与 OPA16xx 器件搭配，为用户提供了广泛的带宽、噪声和功率选择，可以满足各种应用的需要。OPA1688 采用 WSON 微型封装，并且失调电压、漂移和静态电流均较低。该器件还具有高带宽、快速转换率和高输出电流驱动能力。

数据手册：*附件：OPA1688 36V、10MHz、低失真高驱动轨到轨输出音频运算放大器技术手册.pdf

大多数运算放大器仅有一个指定的电源电压，OPA1688 系列则有所不同，可在 4.5V 至 36V 的额定电压范围内运行。超过电源轨的输入信号不会导致反相。输入可在负电源轨以下 100mV 到顶轨以上 2V 范围内正常运行。请注意，该器件可在正电源轨之上 100mV 的满轨到轨输入上运行，但是在正电源轨 2V 之内运行时，性能会受到影响。

OPA1688 额定运行温度为 -40°C 至 +85°C。

特性
• THD+N，50mW，32Ω，1kHz，–109dB
• 宽电源电压范围：
– 4.5V 至 36V，±2.25V 至 ±18V
• 低失调电压：±0.25 mV
• 低温漂：±0.5µV/°C
• 增益带宽：10MHz
• 低输入偏置电流：±10pA
• 低静态电流：每个放大器 1.6 mA
• 低噪声：8nV/√Hz
• 已过滤 EMI 和 RFI 的输入
• 输入范围包括负电源
• 输入范围运行至正电源
• 轨到轨输出
• 高共模抑制：120dB
• 封装：
– 业界通用 SOIC-8
– 微型 WSON-8

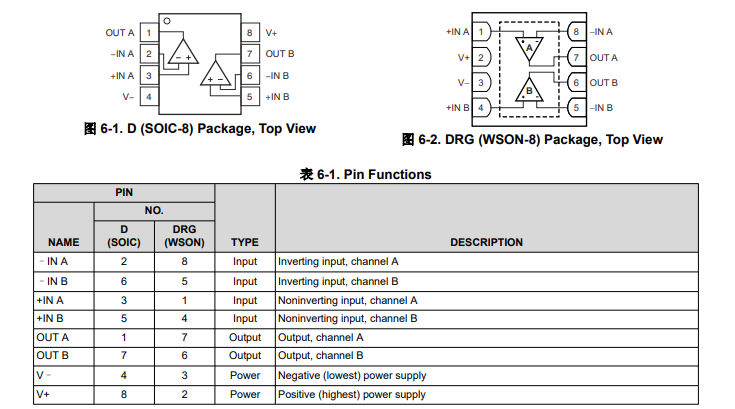

引脚功能和配置

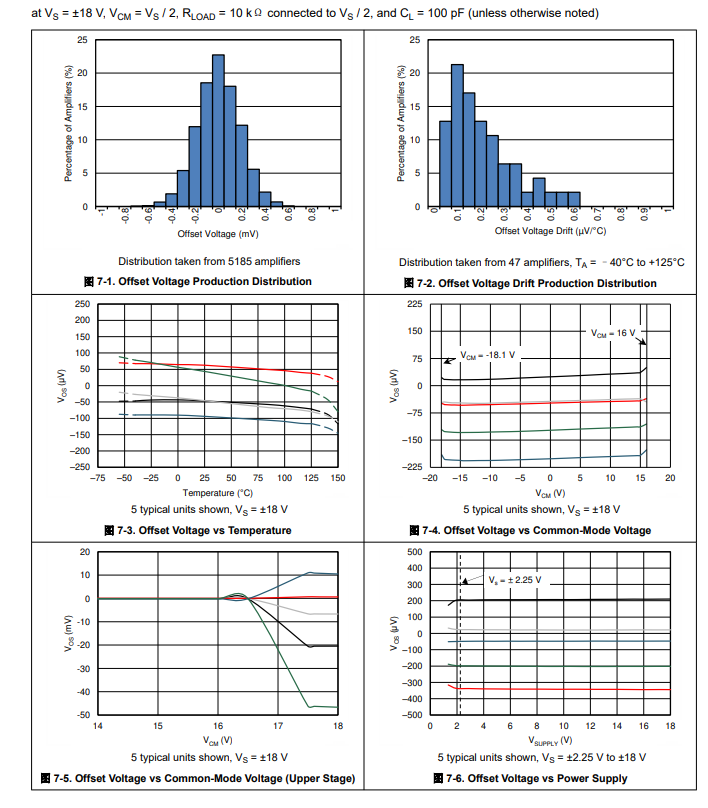

典型特性

功能方框图

应用
• 专业麦克风和无线系统
• 专业音频混合器和控制平面
• 吉他放大器和其他乐器放大器
• A/V 接收器
• 书架立体声音响系统
• 专业音频放大器（机架式）
• DJ 设备
• 转盘
• 特殊功能模块
