LMV7275-Q1 汽车级微功耗单路比较器技术手册

LMV7275-Q1 是一款单路轨到轨输入低功耗比较器，额定电源电压包括 1.8V、2.7V 和 5V。每条通道的电源流耗低至 9µA，同时可实现 800ns 的短暂传播延迟。

数据手册：*附件：LMV7275-Q1 汽车级微功耗单路比较器技术手册.pdf

LMV7275-Q1 采用 SC-70 封装。这类微型封装可显著减小印刷电路板 (PCB) 面积，非常适合低电压、低功耗、对空间要求严格的设计。

LMV7275-Q1 特有 一个开漏输出级，支持线或配置。此外，开漏输出还具备另一项优势，即允许将输出上拉至 5.5V 及以下的任一电压，与 LMV7275-Q1 的电源电压无关。该特性有益于电平转换 应用。

LMV7275-Q1 采用德州仪器 (TI) 先进的亚微米硅栅 BiCMOS 工艺。该器件采用双极输入改善噪声性能，凭借互补金属氧化物半导体 (CMOS) 输出将负输出摆幅降至最低。

特性
• 适用于汽车电子 应用
• 具有符合 AEC-Q100 标准的下列结果：
– 器件温度 3 级：-40°C 至 85°C的运行环境温度范围
– 器件人体放电模式 (HBM) 静电放电 (ESD) 分类等级 2
– 器件组件充电模式 (CDM) ESD 分类等级 C6
• （除非另外注明，否则典型值为 VS = 1.8V，TA =25°C）。
• 由单电源或双电源供电
• 开漏输出
• 超低电源电流：9µA（每通道）
• 低输入偏置电流：10nA
• 低输入偏移电流：200pA
• 低输入偏移电压 (VOS)：4mV
• 传播延迟：880ns（20mV 过驱电压）
• 输入共模电压范围：（负电源轨电压 - 0.1V）至
（正电源轨电压 + 0.1V）

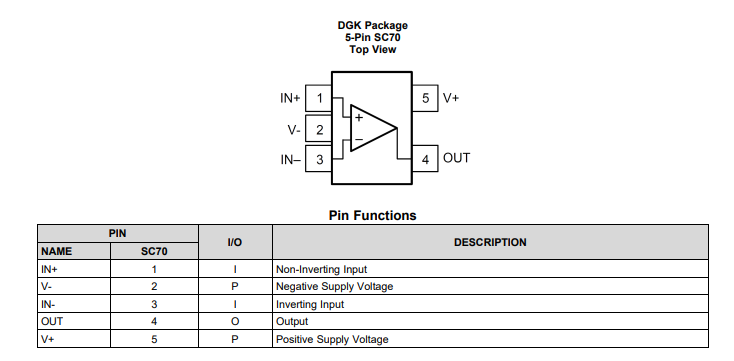

引脚功能和配置

典型特性

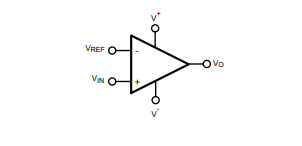

功能方框图

应用
• 可穿戴式设备
• 手机和平板电脑
• 电池供电类电子产品
• 通用低电压 应用
