INA226-Q1 具有警报功能的 AEC-Q100、36V、16 位、超精

INA226-Q1 是具有 I2C™ 或 SMBUS 兼容接口的电流分流器和功率监测器。该器件同时监控分流压降和总线电源电压。可编程校准值、转换时间、和均值计算，与一个内部乘法器相组合，实现电流值（安培）和功率值（瓦）的直接读取。

数据手册：*附件：INA226-Q1 具有警报功能的 AEC-Q100、36V、16 位、超精密、I2C 输出电流 电压 功率监控器.pdf

INA226-Q1 可在 0V 至 36V 的共模总线电压范围内感测电流，与电源电压无关。该器件由一个 2.7V 至 5.5V 的单电源供电，汲取 330µA 的典型电源电流。该器件的额定工作温度范围为 –40°C 至 125°C，I2C 兼容接口上具有多达 16 个可编程地址。

特性
• 具有符合 AEC-Q100 标准的下列特性：
– 器件温度等级 1：-40°C 至 125°C
– 器件 HBM ESD 分类等级 2
– 器件 CDM ESD 分类等级 C4B
• 功能安全型
– 可提供用于功能安全系统设计的文档
• 感测的总线电压范围：0V 至 36V
• 高侧或低侧检测
• 报告电流、电压和功率
• 高精度：
– 增益误差：0.1%（最大值）
– 失调电压：10μV（最大值）
• 可配置均值计算选项
• 16 个可编程地址
• 由 2.7V 至 5.5V 电源供电
• 10 引脚 DGS (VSSOP) 封装

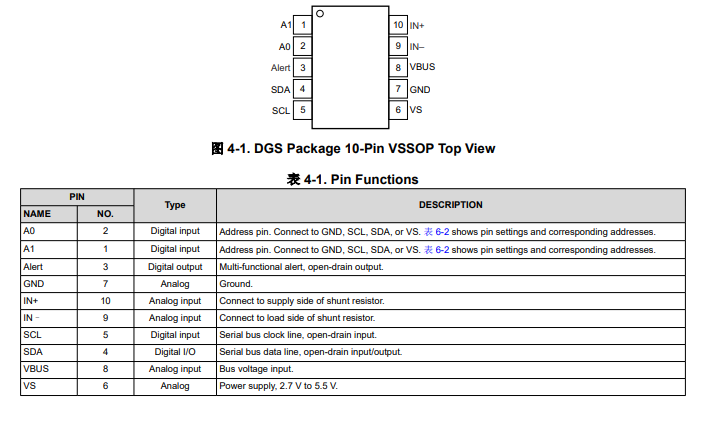

引脚功能和配置

典型特性

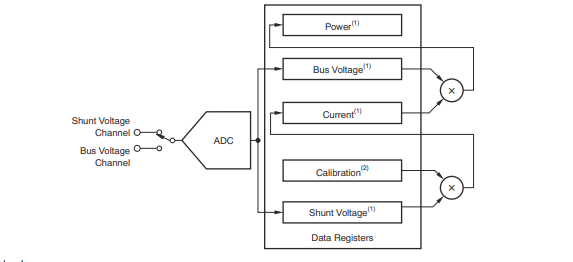

功能方框图

应用
• ADAS 域控制器
• 自主驾驶模块
• 数字驾驶舱
• 远程信息处理控制单元
• 汽车音响主机
• 车身控制模块
