INA225-Q1 具有四个引脚可选增益设置的、AEC-Q100、

INA225-Q1 是一款电压输出、电流感测放大器，能够在 0V 至 36V 共模电压上感测电流感测电阻的压降，并且与电源电压无关。此器件是一款双向、电流分流监控器，允许外部基准用于测量双向流入电流感测电阻器的电流。

数据手册：*附件：INA225-Q1 具有四个引脚可选增益设置的、AEC-Q100、36V、双向电流检测放大器技术手册.pdf

使用两个增益选择端子（GS0 和 GS1）可选择四个离散增益电平，从而对 25V/V、50V/V、100V/V 和 200V/V 增益进行编程。使用低偏移、零漂移架构和精密增益值，可在分流器上的压降上限低至 10mV 满量程的情况下进行电流检测，同时在整个工作温度范围内保持非常高精度的测量水准。

此器件由一个 +2.7V 至 +36V 的单电源供电，最大电源电流为 350µA。此器件的额定扩展工作温度范围为 -40 °C 至 +125 °C，采用超薄小外形尺寸封装 (VSSOP)-8 封装。

特性
• 符合 AEC-Q100 标准：
– 温度等级 1：–40°C 至 +125°C
– HBM ESD 分类等级 2
– CDM ESD 分类等级 C4B
• 提供功能安全
– 可帮助进行功能安全系统设计的文档
• 宽共模范围：0V 至 36V
• 失调电压：±150μV（上限，所有增益）
• 失调电压漂移：0.5μV/°C（上限）
• 温度范围内的增益精度（上限）：
– 25V/V、50V/V：±0.15%
– 100V/V±0.2%
– 200V/V：±0.3%
– 10ppm/°C 增益漂移
• 带宽：250kHz（增益 = 25V/V）
• 可编程增益：
– G1 = 25V/V
– G2 = 50V/V
– G3 = 100V/V
– G4 = 200V/V
• 静态电流：350μA（最大值）
• 封装：8 引脚 VSSOP

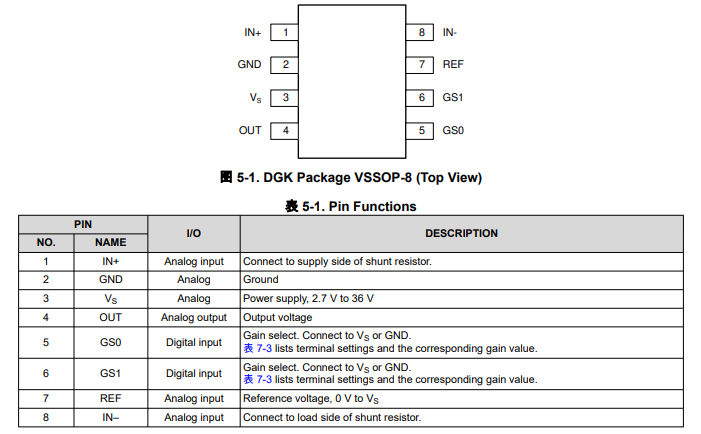

引脚功能和配置

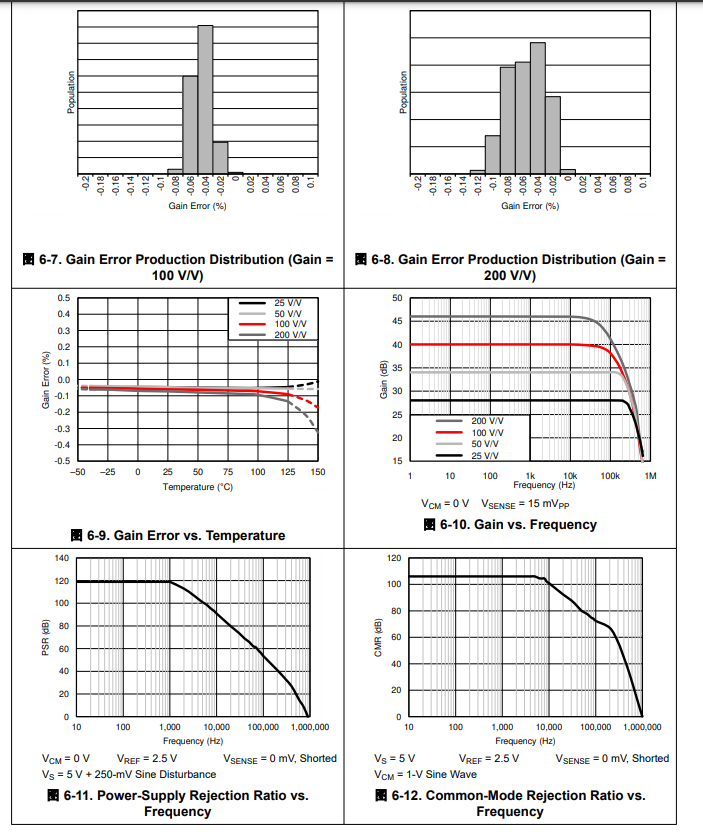

典型特性

功能方框图

应用
• 汽车照明
• 车身控制模块
• 电机控制
• 阀门控制
• 仪表组
• 中央控制模块
