TLV1701 单路高电压低功耗比较器技术手册

TLV170x 系列器件提供宽电源范围、轨到轨输入、低静态电流和低传播延迟。 所有这些特性均符合行业标准，采用极小封装，借此，这些器件得以成为目前市场上可提供的最佳通用比较器。

数据手册：*附件：TLV1701 单路高电压低功耗比较器技术手册.pdf

集电极开路输出具有能够将输出拉至任意电压轨（最大可高出负电源 +36V）的优势，且不受 TLV170x 电源电压影响。

这些器件均可提供单通道 (TLV1701)、双通道 (TLV1702) 和四通道 (TLV1704) 三种版本。 低输入偏移电压、低输入偏置电流、低电源电流和开集配置使得 TLV170x 系列能够灵活处理从简单电压检测到驱动单个继电器的大多数应用。

特性

• 电源范围：
  +2.2V 至 +36V 或 ±1.1V 至 ±18V
• 低静态电流：
  每个比较器 55µA
• 输入共模范围包括两个电源轨
• 低传播延迟：560ns
• 低输入偏移电压：300µV
• 集电极开路输出：
  • 最大可高出负电源 36V 且不受电源电压影响
• 工业温度范围：
  -40°C 至 +125°C
• 小型封装：
  • 单通道：SC70-5、SOT-23-5 和 SOT553-5
  • 双通道：VSSOP-8、X2QFN-8
  • 四通道：TSSOP-14

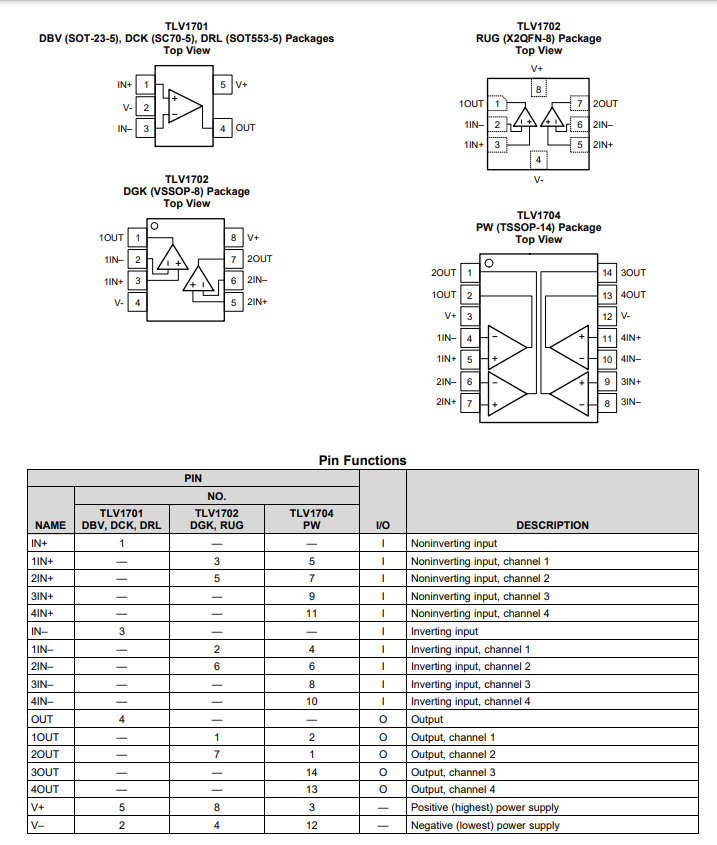

引脚功能和配置

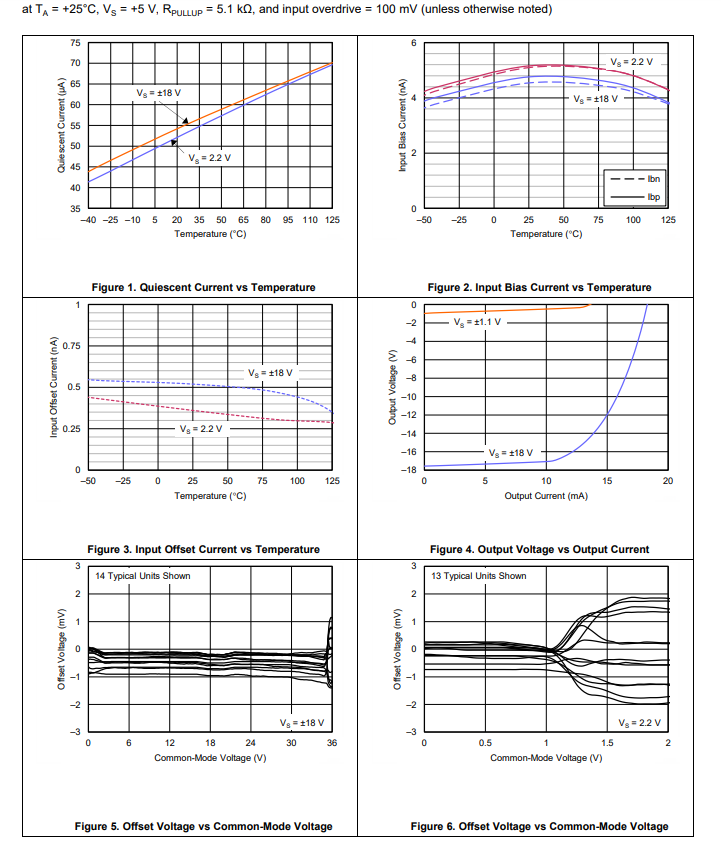

典型特性

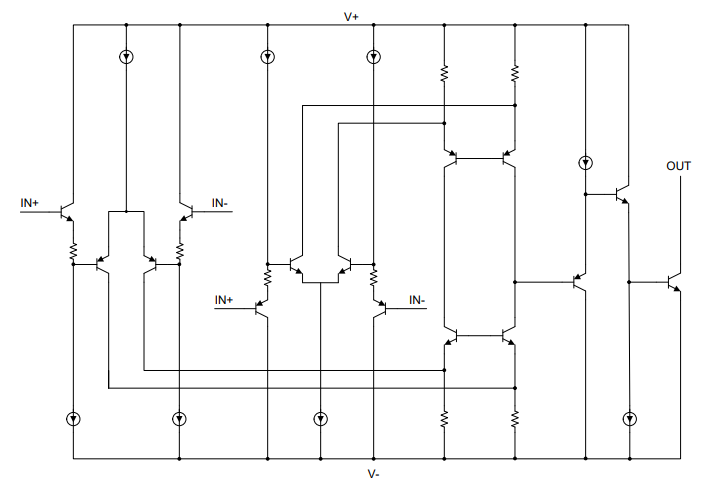

功能方框图

应用范围

• 过压和欠压检测器
• 窗口比较器
• 过流检测器
• 零交叉检测器
• 针对以下应用的系统监控：
  • 电源
  • 白色家电
  • 工业传感器
  • 汽车
  • 医疗
