THS4541 高速差动、IO、放大器技术手册

THS4541 是一款低功耗、电压反馈、全差分放大器 (FDA)，输入共模范围低于负轨和轨到轨输出。THS4541 专为低功耗数据采集系统而设计，其中高密度对于高性能模数转换器 (ADC) 或数模转换器 (DAC) 接口设计至关重要。

数据手册：*附件：THS4541 高速差动、IO、放大器技术手册.pdf

THS4541 具有所需的负电源轨输入，可用于连接直流耦合、以接地为中心的源信号。此负电源轨输入搭配轨到轨输出，只需使用一个 2.7V 至 5.4V 的电源，即可轻松将单端接地基准双极信号源与各种逐次逼近寄存器 (SAR)、Δ-Σ 或流水线 ADC 相连接。

THS4541 在 –40°C 至 +125°C 的额定宽温度范围内运行，并且采用 16 引脚 VQFN 封装和 10 引脚 WQFN 封装。

特性
• 全差分放大器 (FDA) 架构
• 带宽：500MHz (G = 2V/V)
• 增益带宽积：850MHz
• 压摆率：1500V/µs
• HD2：10MHz 时为 –95dBc（2VPP，RL = 500Ω）
• HD3：10MHz 时为 –90dBc（2VPP，RL = 500Ω）
• 输入电压噪声： 2.2nV/√Hz (f > 100kHz)
• 低温漂：±0.5µV/°C（典型值）
• 负电源轨输入 (NRI)
• 轨到轨输出 (RRO)
• Rload ≥ 50Ω 时仍可稳定运行
• 输出共模控制
• 电源：
– 单电源电压范围：2.7V 至 5.4V
– 双电源电压范围：±1.35V 至 ±2.7V
– 静态电流：10.1mA（5V 电源）
• 断电能力：2µA（典型值）

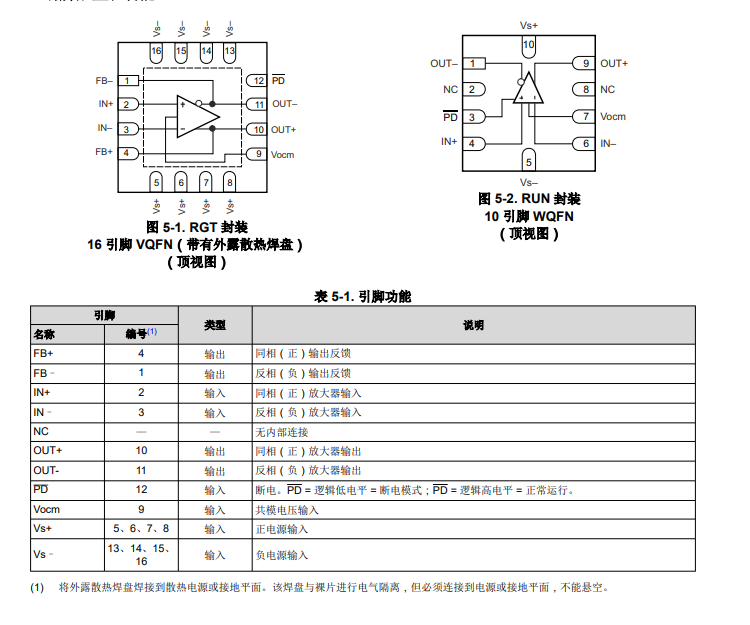

引脚功能和配置

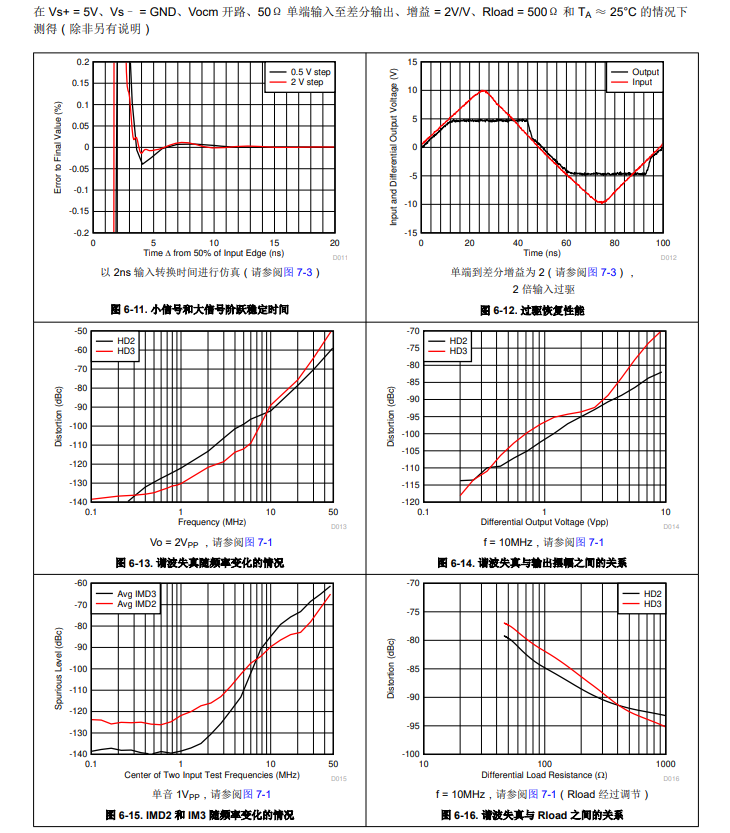

典型特性

功能方框图

应用
• 低功耗高性能 ADC 驱动器：
– SAR、Δ-Σ 和流水线
• 低功耗、高性能（直流或交流耦合）：
– 单端转差分放大器
– 差分转差分放大器
• 差分有源滤波器
• 实现 DAC 输出的差分跨阻
• ADC3xxx 系列低功耗、高性能 ADC 的直流耦合或
交流耦合接口
• 与 ADA4932-1 (VQFN-16) 引脚兼容
