OPA2322-Q1 汽车级、双通道、5.5V、20MHz、低噪声、

OPAx322-Q1 系列包括具有低噪声和轨至轨输入和输出的单通道、双通道和四通道 CMOS 运算放大器，此类放大器针对低功耗、单电源应用进行了 优化的理想之选。1.8V 至 5.5V 的宽电源范围以及每通道仅 1.5mA 的低静态电流，使得这些器件非常适合于功耗敏感型 应用的理想之选。

数据手册：*附件：OPA2322-Q1 汽车级、双通道、5.5V、20MHz、低噪声、RRIO运算放大器技术手册.pdf

OPAx322-Q1 系列兼有极低噪声（1kHz 时为 8.5 nV√Hz）、高增益带宽 (20MHz) 和高转换速率 (10 V/µs) 等特性，使其非常适合于各种 应用，包括需要高增益的信号调节和传感器放大。OPAx322-Q1 系列具有低 THD+N，也非常适用于消费类音频 应用，特别适合单电源系统。

OPA322-Q1（单通道版本）采用 5 引脚 SOT-23 封装，而 OPA2322-Q1（双通道版本）采用 8 引脚 VSSOP 封装。OPA4322-Q1（四通道版本）采用 14 引脚 TSSOP 封装。所有器件版本的额定工作温度范围均为 –40°C 至 +125°C。

特性
• 符合汽车类应用的 标准
• 具有符合 AEC-Q100 标准的下列结果：
– 器件温度 1 级：-40℃ 至 +125℃ 的环境运行温度范围
– 器件人体放电模式 (HBM) 静电放电 (ESD) 分类等级 H3A
– 器件组件充电模式 (CDM) ESD 分类等级 C5
• 增益带宽：20MHz
• 低噪声：1kHz 时为 8.5 nV√Hz
• 转换速率：10V/μs
• 低总谐波失真 (THD) + N：0.0005%
• 轨至轨输入输出 (I/O)
• 失调电压：2mV（最大值）
• 电源电压：1.8V 至 5.5V
• 电源电流：
– 单电源电流：1.6mA/通道
– 双电源电流：1.5mA/通道
– 四电源电流：1.4mA/通道
• 单位增益稳定
• 小型封装：
– SOT-23、VSSOP、TSSOP

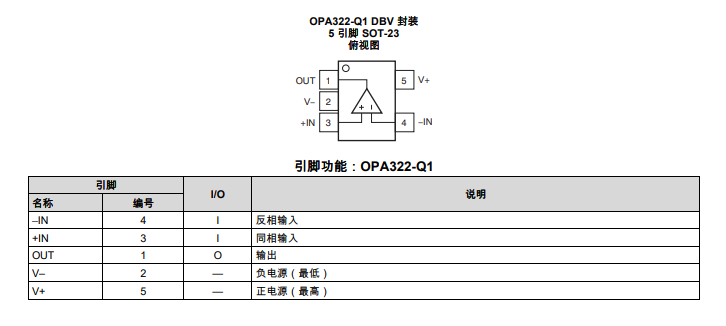

引脚功能和配置

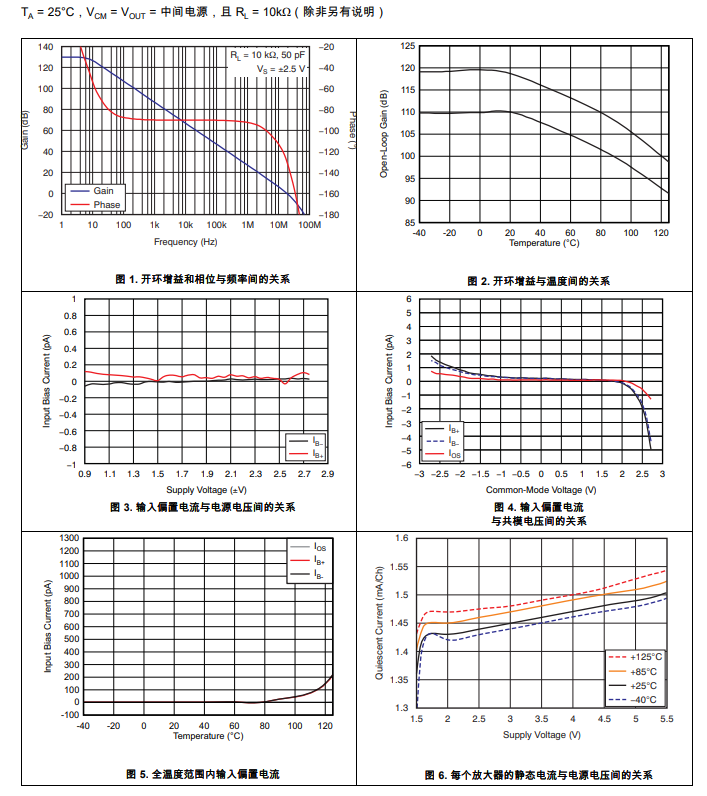

典型特性

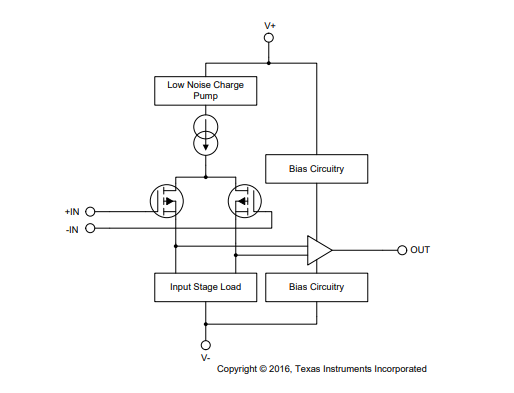

功能方框图

应用
• 汽车
• 传感器信号调节
• 消费类音频
• 多极点有源滤波器
• 控制环路放大器
• 通信
• 安全性
• 扫描仪
