OPA317 低失调电压、轨到轨、IO、运算放大器技术

OPA317 系列 CMOS 运算放大器不但具备精密的性能，而且价格极具竞争力。这些器件属于采用专有自动校准技术的零漂移系列放大器，在整个时间和温度范围内的偏移电压非常低（最大 90μV）且几乎零漂移，并且静态电流只有 35μA（最大值）。

数据手册：*附件：OPA317 低失调电压、轨到轨、IO、运算放大器技术手册.pdf

OPA317 系列放大器 具有 轨到轨输入和输出以及几乎不变的 1/f 噪声特性，因此是许多应用 应用的理想选择，更容易设计到系统中。此类器件经过优化，适合在 1.8V (±0.9V) 至 5.5V (±2.75V) 的低电压状态下工作。

OPA317（单通道版本）提供 SC70-5、 SOT23-5 和 SOIC-8 三种封装。OPA2317（双通道版本）提供 VSSOP-8 和 SOIC-8 两种封装。OPA4317 提供标准 SOIC-14 和 TSSOP-14 两种封装。所有器件版本的额定工作温度范围均为 -40°C 至 +125°C。

特性
• 电源电压：1.8V 至 5.5V
• 微型封装：
– 单通道：SOT23-5、SC-70、SOIC-8
– 双通道：VSSOP-8、SOIC-8
– 四通道：SOIC-14、TSSOP-14
• 低偏移电压：20μV（典型值）
• 共模抑制比 (CMRR)：108dB（典型值）电源抑制比 (PSRR)
• 静态电流：35μA（最大值）
• 增益带宽：300kHz
• 轨到轨输入和输出
• 内部电磁干扰 (EMI) 和内部射频干扰 (RFI) 滤波功能

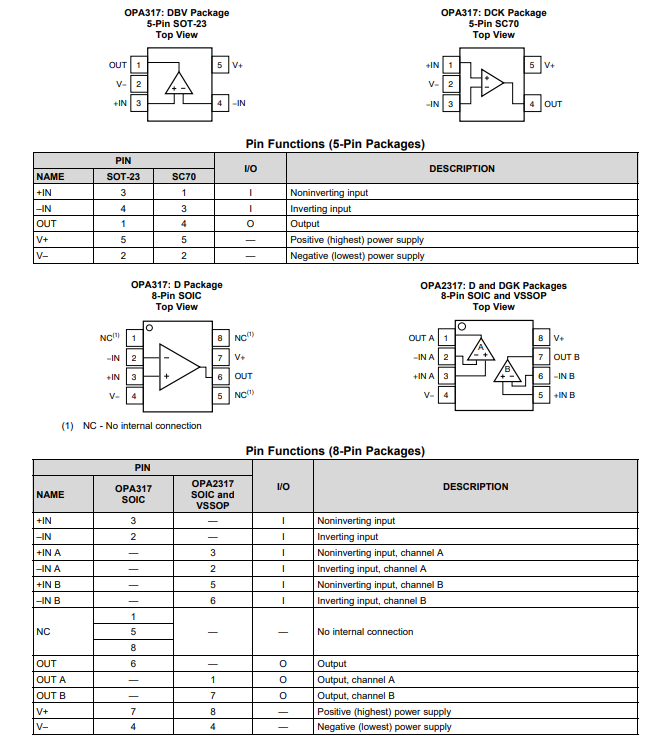

引脚功能和配置

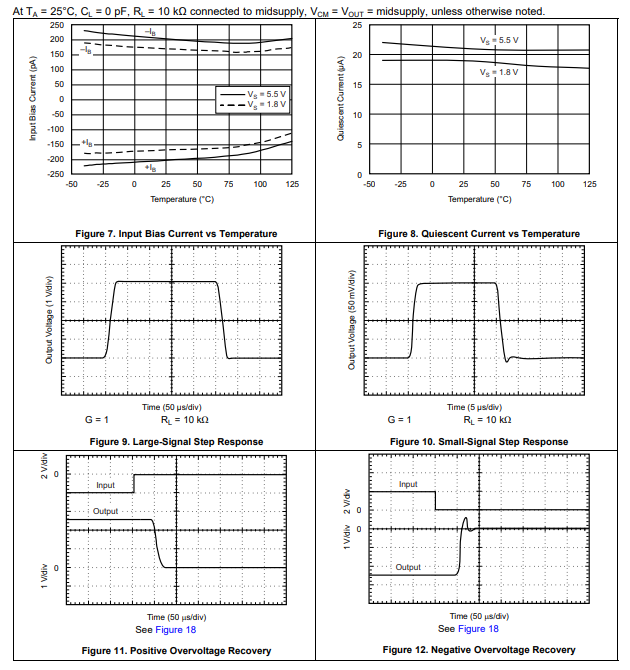

典型特性

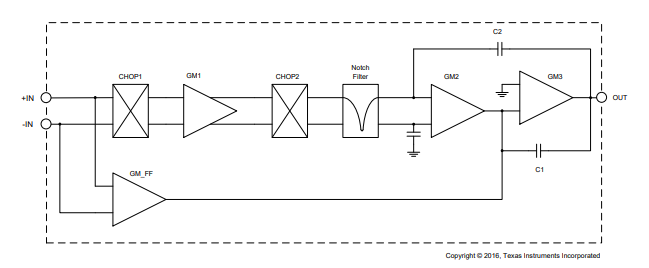

功能方框图

应用
• 电池供电仪器
• 温度测量
• 传感器 应用
• 电子称
• 医疗仪表
• 手持测试设备
• 电流感测
