TL331-EP 增强型产品，单通道差分比较器技术手册

这个器件包含一个单电压比较器，此比较器被设计成在宽范围电压上由一个单电源供电运行。 如果两个电源之间的电压差在 2V 和 36V 之间且 VCC比输入共模电压的正值至少高 1.5V，也可使用双电源供电运行。 电流漏极与电源电压无关。 为了实现线与关系，用户可将输出连接至另外一个集电极开路输出。

数据手册：*附件：TL331-EP 增强型产品，单通道差分比较器技术手册.pdf

特性

• 单电源或双电源
• 宽电源电压范围：2V 至 36V
• 独立于电源电压的低电源电流漏极：0.4mA（典型值）
• 低输入偏置电流：25nA（典型值）
• 低输入偏移电压：2mV（典型值）
• 共模输入电压范围包括接地
• 差分输入电压范围等于最大额定电源电压：±36V
• 低输出饱和电压
• 输出与 TTL，MOS 和 CMOS 兼容

引脚图

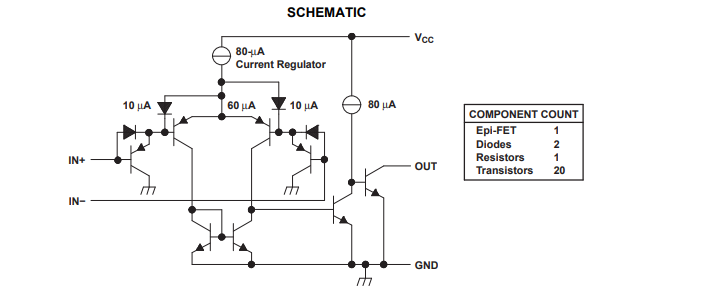

原理图

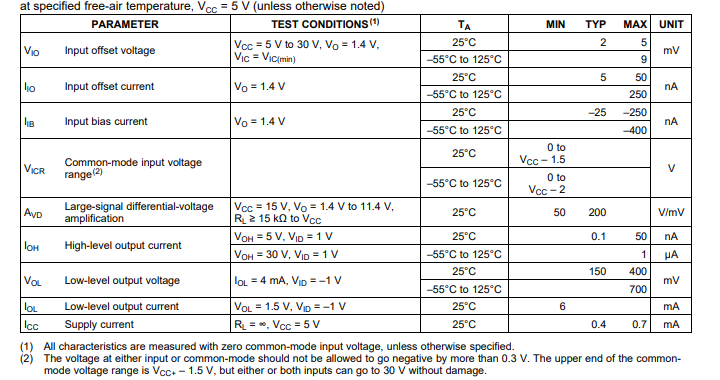

电学特性
