INA2181 26V、双通道、双向、350kHz电流感测放大器技

INA181、INA2181 和 INA4181 (INAx181) 电流检测放大器专为经成本优化的应用而设计。这些器件是一系列双向电流检测放大器（也称为电流分流监控器），可在独立于电源电压的 –0.2V 至 +26V 范围内的共模电压中感测电流检测电阻器上的压降。INAx181 系列器件在四个固定增益器件选项中集成了匹配的电阻器增益网络：20V/V、50V/V、100V/V 或 200V/V。此匹配的增益电阻网络可最大限度地减少增益误差，并降低温度漂移。

数据手册：*附件：INA2181 26V、双通道、双向、350kHz电流感测放大器技术手册.pdf

这些器件由 2.7V 至 5.5V 单电源供电。单通道 INA181 消耗的最大电源电流为 260µA；而双通道 INA2181 消耗的最大电源电流为 500µA，四通道 INA4181 消耗的最大电源电流为 900µA。

INA181 提供 6 引脚 SOT-23 封装和 SC70 封装。INA2181 提供 10 引脚 VSSOP 和 WSON 封装。INA4181 可提供 20 引脚 TSSOP 封装。所有器件选项的额定扩展工作温度范围均为 –40°C 至 +125°C。

特性
• 共模范围 (VCM)：–0.2V 至 +26V
• 高带宽：350kHz（A1 器件）
• 失调电压：
– VCM = 0V 时为 ±150µV（最大值）
– VCM = 12V 时为 ±500µV（最大值）
• 输出压摆率：2V/µs
• 双向电流检测功能
• 精度：
– ±1% 增益误差（最大值）
– 1µV/°C 温漂（最大值）
• 增益选项：
– 20V/V（A1 器件）
– 50V/V（A2 器件）
– 100V/V（A3 器件）
– 200V/V（A4 器件）
• 静态电流：260µA（最大值）(INA181)

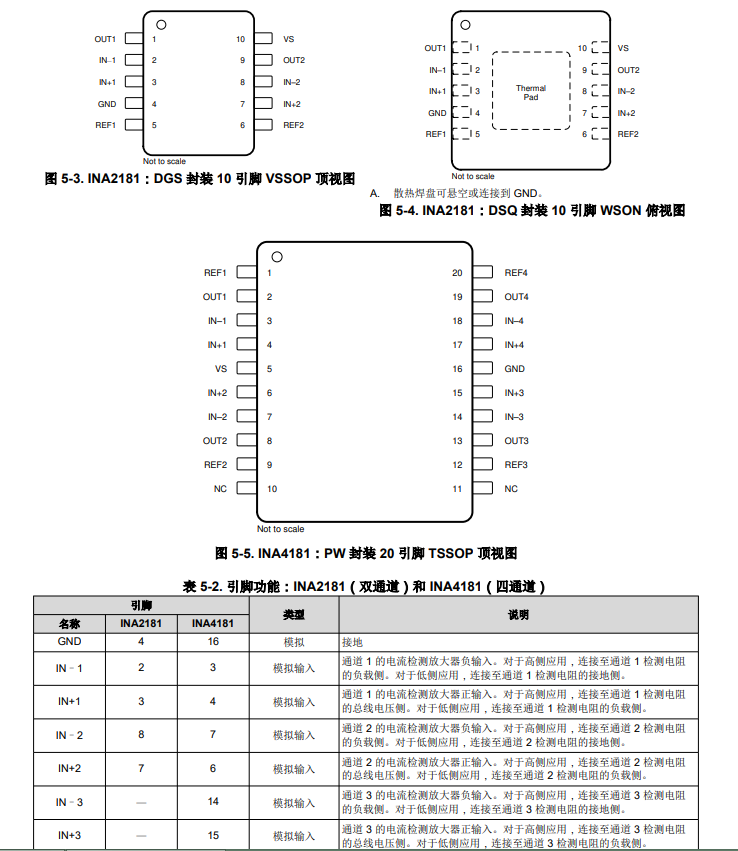

引脚功能和配置

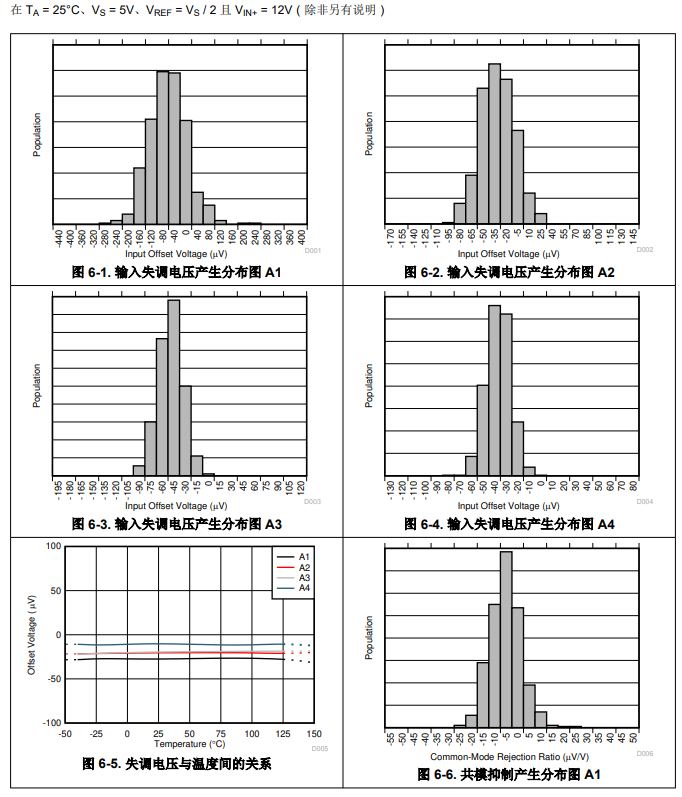

典型特性

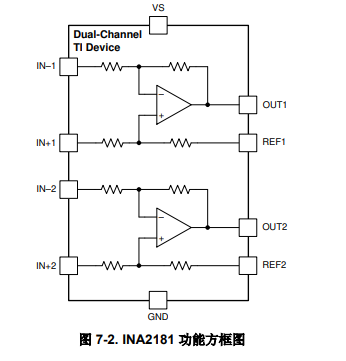

功能方框图

应用
• 电机控制
• 电池监测器和平衡器
• 电源管理
• 光控制
• 光伏逆变器
