LPV821 650nA、精密型零温漂纳瓦级功率放大器技术

LPV821 是一款单通道、纳瓦级功率、零漂移运算放大器，适用于无线和有线设备中需要低输入失调电压的“常开”传感 应用 。LPV821 兼具低初始失调电压、低失调漂移和 8kHz 带宽（基于 650nA 静态电流）等特性，是业界功耗最低的零漂移放大器；监测电流消耗、温度、气体或应变的终端设备可采用此款放大器。

数据手册：*附件：LPV821 650nA、精密型零温漂纳瓦级功率放大器技术手册.pdf

LPV821 零漂移运算放大器使用专有自动校准技术，可提供低失调电压（最大值为 10µV），同时还能随时间推移和温度变化实现最小的漂移。除了具有低失调电压和超低静态电流外，LPV821 放大器还具有皮安级偏置电流，可减少多种 应用 （其中采用了具有高输出阻抗的监控传感器和具有兆欧级反馈电阻器的放大器配置）中常见的误差。

LPV821 放大器还 采用了 一个具有轨至轨输入共模范围的输入级和一个在电源轨 12mV 范围内摆动的输出级，可保持尽可能最宽的动态范围。此器件具有抗电磁干扰 (EMI) 功能，可降低系统对手机、WiFi、无线电发射器和标签读取器发出的无用射频信号的敏感度。

LPV821 零漂移放大器采用低至 1.7V 的单电源电压供电，可在 -40ºC 至 125ºC 的扩展温度范围内以低电池电量持续运行。LPV821（单通道）采用行业标准的 5 引脚 SOT-23 封装。

特性
• 静态电流：650nA
• 低失调电压：±10μV（最大值）
• 失调电压漂移：±0.096μV/°C（最大值）
• 0.1Hz 至 10Hz 噪声：3.9μVPP
• 输入偏置电流：±7pA
• 增益带宽：8kHz
• 电源电压：1.7V 至 3.6V
• 轨至轨输入/输出
• 行业标准封装
– 单通道 5 引脚 SOT-23 封装
• 抗电磁干扰 (EMI)

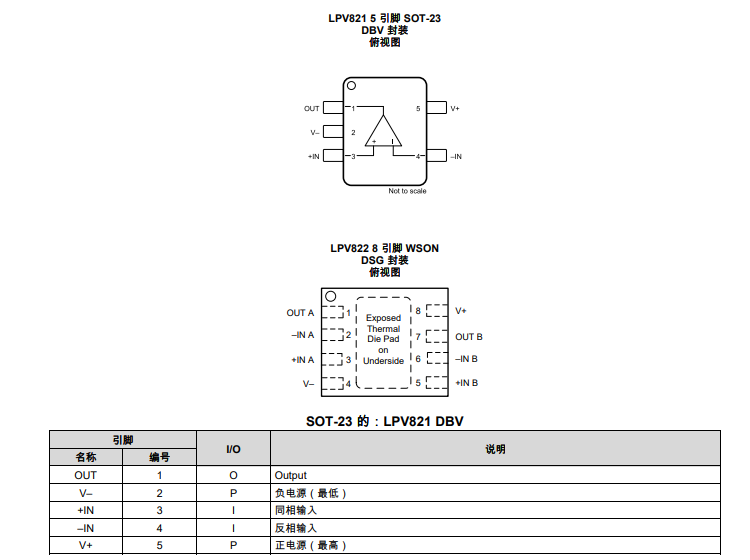

引脚功能和配置

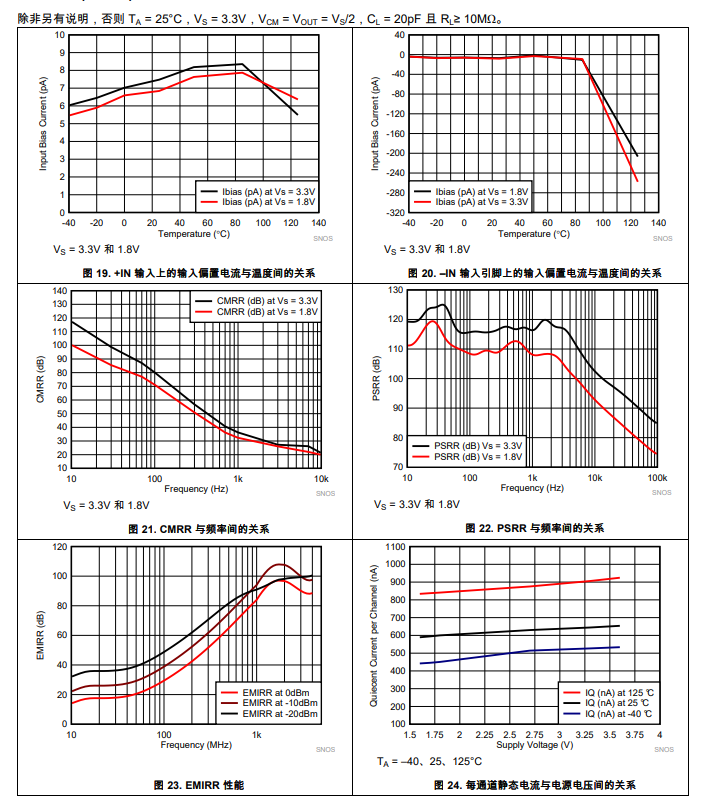

典型特性

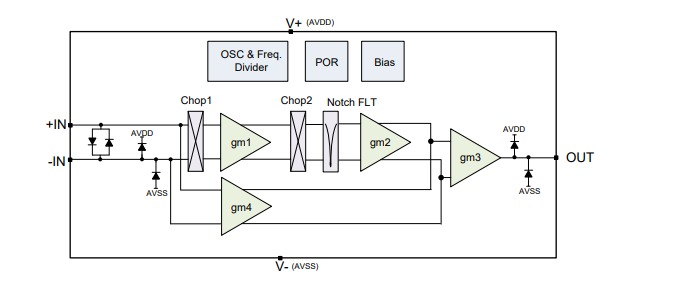

功能方框图

应用
• 电池供电仪器
• 气体检测
• 过程分析
• 故障监控
• 电流检测
– 分流电阻器
– 电流互感器
• 温度测量
– 高阻抗热敏电阻
– RTD、热电偶
• 应变计
– 电子称
– 压力传感器
