中微爱芯轨到轨输出运算放大器AiP807X系列介绍

AiP807X系列电路是一款100MHz高压轨到轨输出运算放大器，工作电压范围为3.5V～12V。其中AiP8071、AiP8072和AiP8074分别为单通道、双通道和四通道运放。

运放输入对管采用P型晶体管，输入共模电压范围为-0.1V到VSP-2V；采用CLASS AB输出级，可提供轨到轨输出。运放输入/输出引脚通过连接到VSP和VSN的ESD二极管进行过电压保护。

该系列电路可应用在有源滤波器、ADC接口、便携式视频、数码相机、机顶盒等领域。

主要特点

小信号带宽：100MHz

增益带宽积：62MHz

转换速率：115V/us

失调电压：5mV

噪声：115nV/√Hz (@1kHz)

输入共模范围：VSN-0.1V~VSP-2V

静态电流/放大器：2.9mA

供电范围：3.5V~12V

温度范围：-40℃~125℃

功能框图

引脚排列图

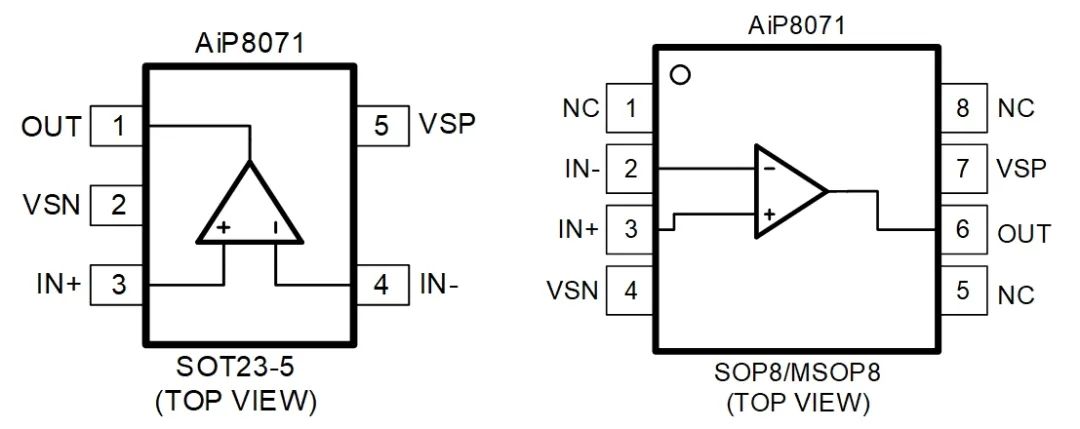

AiP8071

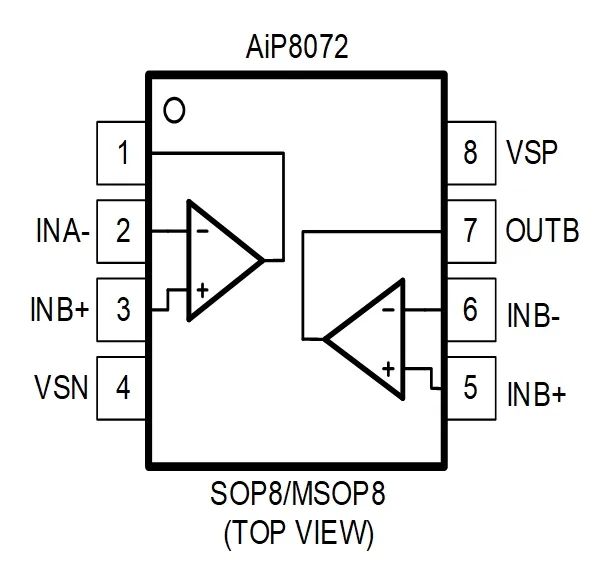

AiP8072

AiP8074

结语

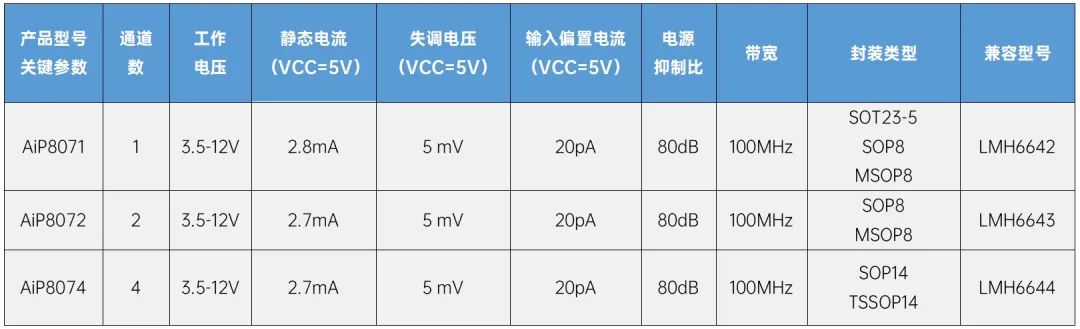

AiP807X系列

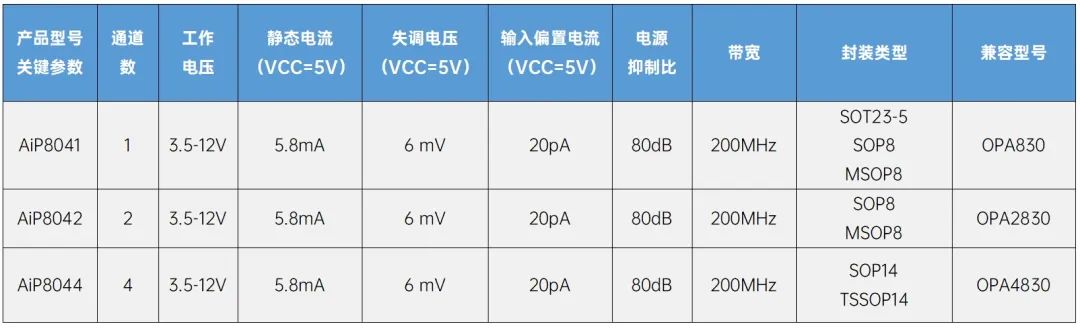

中微爱芯后续将会推出更多具有竞争力的高压高速运放产品，可兼容OPA830、OPA2830、OPA4830等，敬请期待！
