OPA202 低噪声、高容性驱动、超β、精密运算放大

OPA202、OPA2202 和 OPA4202 (OPAx202) 是在 TI 业界领先的精密超级 ß 互补双极半导体工艺基础上构建的一系列器件。此工艺提供超低闪烁噪声、低失调电压、低失调电压温漂和优异线性度，并具有共模和电源变化。这些器件具有一系列出色的特性：直流精度、高容性负载驱动以及外部 EMI 保护、过热保护和短路保护。

数据手册：*附件：OPA202 低噪声、高容性驱动、超β、精密运算放大器技术手册.pdf

±18V 时的电源电流为 580µA。OPAx202 系列不会出现相位反转，并能够在高容性负载下保持稳定。OPAx202 额定工作温度范围为 -40°C 至 +105°C。

特性
• 精密超级 ß 性能：
– 低失调电压：200µV（最大值）
– 超低温漂：1µV/°C（最大值）
• 出色的效率：
– 静态电流：580µA（典型值）
– 增益带宽积：1MHz
– 低输入电压噪声：9nV/√Hz
• 方便易用，简化设计：
– 高容性负载驱动：25nF 负载时具有 5µs 稳定时间
– 超高输入阻抗：3000GΩ 和0.5pF
– 抗电磁干扰 (EMI)，具有过热保护和短路保护
• 稳定性能：
– 高 CMRR 和 AOL：126dB（最小值）
– 高 PSRR：126dB（最小值）
• 低偏置电流：2nA（最大值）
• 0.1Hz 至 10Hz 低噪声：0.2µVPP
• 宽电源电压：±2.25V 至 ±18V
• 取代 OP-07 和 OP-27

引脚功能和配置

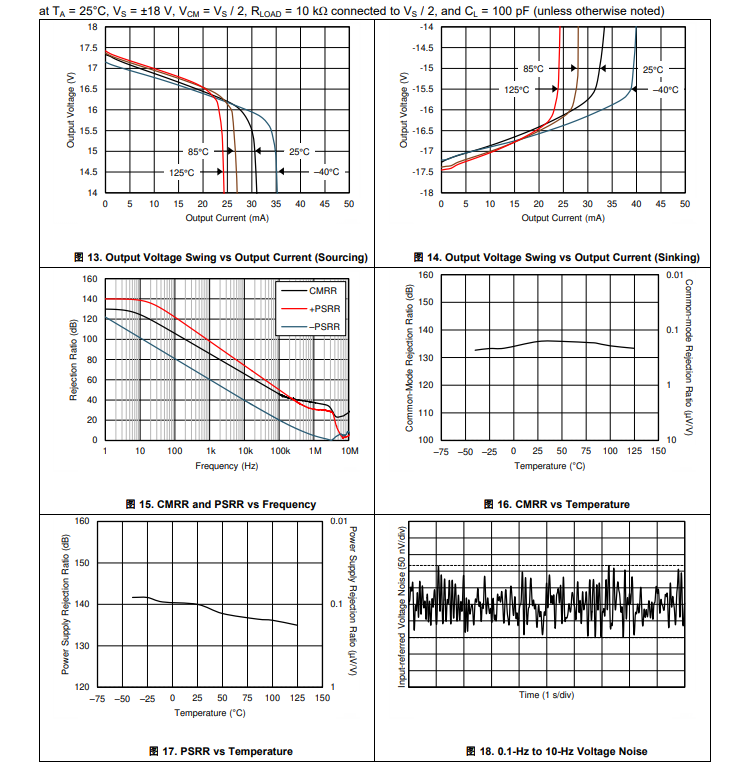

典型特性

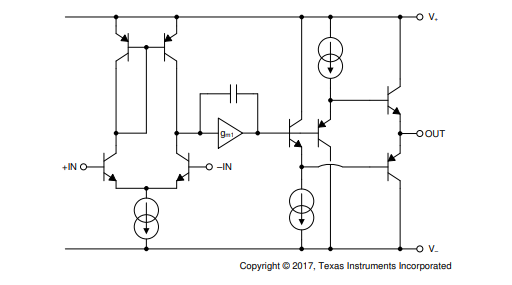

功能方框图

应用
• 数据采集 (DAQ)
• 实验室和现场仪表
• 商用网络和服务器 PSU
• 多参数患者监护仪
• 串式逆变器
