OPA838 1mA、300MHz 增益带宽、电压反馈运算放大器技

OPA838 解补偿电压反馈运算放大器只需 0.95mA 的修整电源电流，即可以 1.8nV/√Hz 的输入噪声电压提供高达 300MHz 的增益带宽积。这些特性相结合，可为光电二极管跨阻设计和高电压增益级（它们在信号接收器应用中需要超低的输入电压噪声）提供功耗超低的器件。

数据手册：*附件：OPA838 1mA、300MHz 增益带宽、电压反馈运算放大器技术手册.pdf

以 6V/V 的最小建议同相增益运行时会产生 90MHz、–3dB 带宽。超低的输入噪声和失调电压使 OPA838 成为高增益的理想选择。即使在 1000V/V 的直流耦合增益下，也可获得 300kHz 的信号带宽，且最大输出失调电压为 ±125mV。

单通道 OPA838 采用 6 引脚 SOT-23、6 引脚 SC70 和 8 引脚 X2QFN 封装，所有封装都具有电源关断特性。OPA838 还采用 5 引脚 SC70 封装。

特性
• 增益带宽积：300MHz
• 超低（修整后）的电源电流：950µA
• 带宽：90MHz (AV = 6V/V)
• 较高的全功率带宽：45MHz，4VPP
• 负轨输入，轨至轨输出
• 单电源工作电压范围：2.7V 至 5.4V
• 25°C 输入失调电压：±125µV（最大值）
• 输入失调电压温漂：< ±1.6µV/°C（最大值）
• 输入电压噪声： 1.8nV/√Hz (> 200Hz)
• 输入电流噪声：1pA/√Hz (> 2000Hz)
• 关断电流小于 1µA，可节省电力

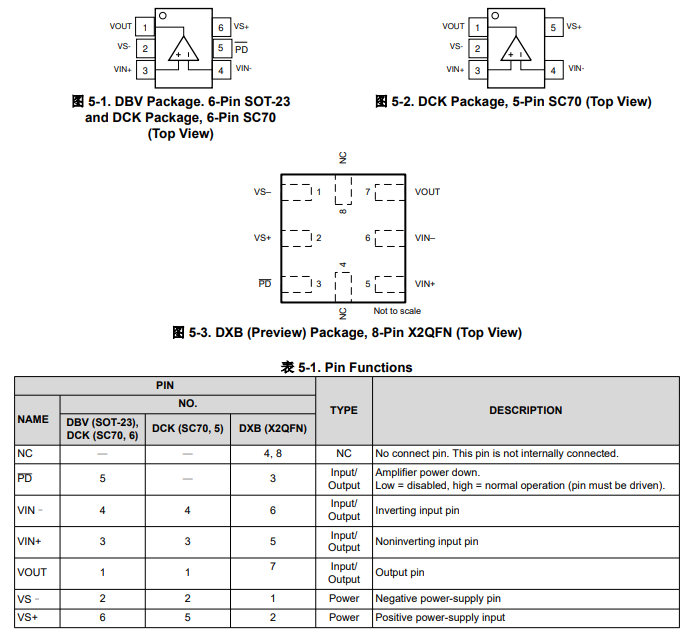

引脚功能和配置

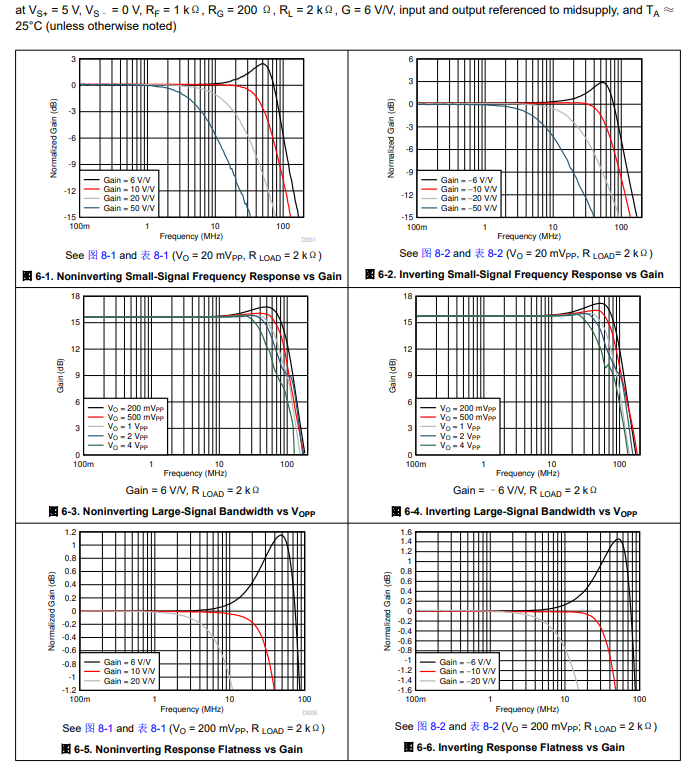

典型特性

功能方框图

应用
• 低功耗跨阻放大器
• 低噪声高增益级
• 12 位至 16 位低功耗 SAR ADC 驱动器
• 高增益有源滤波器设计
• 超声波流量计
