TLV7011 具有推挽开路输出的低功耗小型比较器技术

TLV7011/7021（单通道）和 TLV7012/7022（双通道）是微功耗比较器，采用低工作电压，具有轨至轨输入功能。这些比较器采用 0.8mm × 0.8mm 超小型无引线封装和标准引线式封装，适用于空间紧凑型设计，例如智能手机和其他便携式或电池供电 应用。

数据手册：*附件：TLV7011 具有推挽开路输出的低功耗小型比较器技术手册.pdf

TLV701x 和 TLV702x 提供出色的速度功率综合性能，其传播延迟为 260ns，静态电源电流为 5µA。得益于这种微功率下快速响应时间的综合性能，功率敏感型系统能够监测故障状况并快速做出响应。这些比较器的工作电压范围为 1.6V 至 6.5V，因此可与 3V 和 5V 系统兼容。

此外，这些比较器在发生过驱动输入和内部迟滞时，不会产生输出相位反转。这些 特性 该系列的比较器非常适合在恶劣嘈杂环境中进行精密电压监测，其中缓慢输入信号必须转换为无噪声数字输出。

TLV701x 具有推挽式输出级，能够灌/拉毫安级电流，同时可对 LED 进行控制或驱动容性负载。TLV702x 具有可上拉到 VCC 之上的漏极开路输出级，因此适用于电平转换器和双极至单端转换器。

特性
• 超小型封装：X2SON (0.8 x 0.8mm2)
• 标准封装：SOT23、SC70、VSSOP
• 1.6V 至 6.5V 的宽电源电压范围
• 5µA 静态电源电流
• 260ns 低传播延迟
• 轨至轨共模输入电压
• 内部迟滞
• 推挽和开漏输出选项
• 过驱动输入无相位反转
• –40°C 至 +125°C 的工作环境温度范围

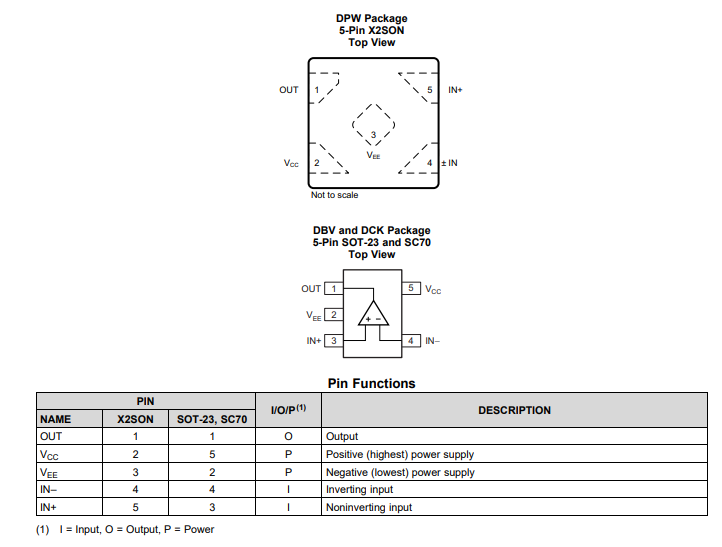

引脚功能和配置

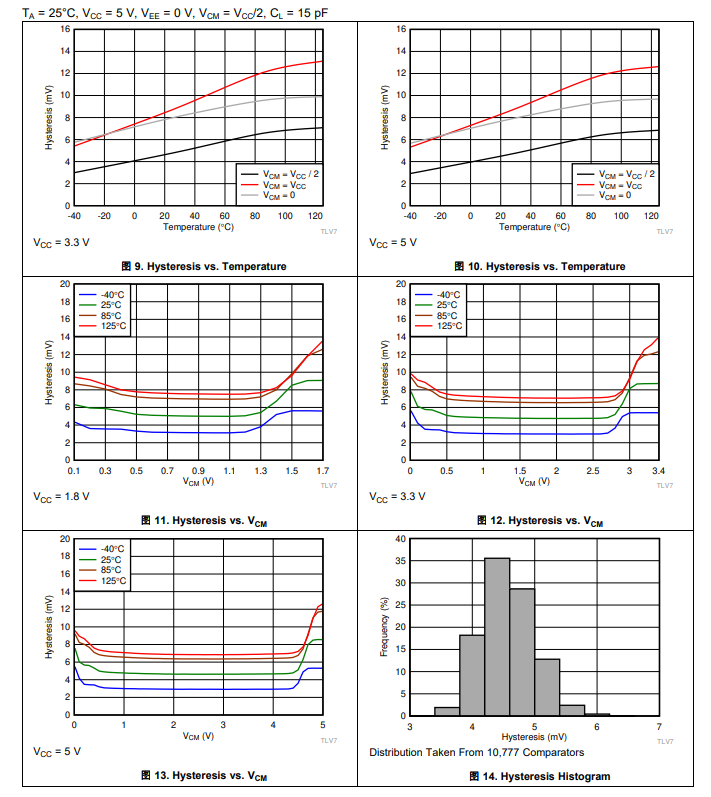

典型特性

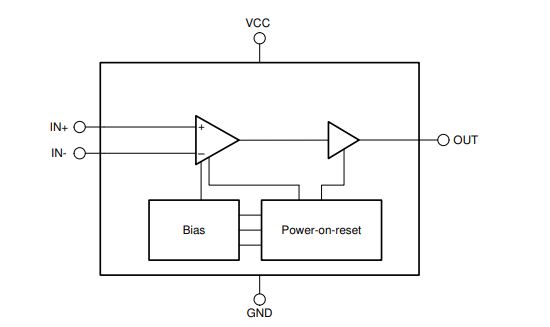

功能方框图

应用
• 手机和平板电脑
• 便携式电池供电器件
• 红外接收器
• 电平转换器
• 阈值检测器与鉴别器
• 窗口比较器
• 过零检测器
