LMV722-Q1 汽车级、双路、5V、10MHz、低噪声运算放大

LMV722-Q1 器件是一种低噪声、低电压运算放大器，适用于多种 应用。LMV722-Q1 具有 10MHz 单位增益带宽、5.25V/µs 压摆率，以及良好的电压和电流噪声性能。

数据手册：*附件：LMV722-Q1 汽车级、双路、5V、10MHz、低噪声运算放大器技术手册.pdf

LMV722-Q1 能够在音频信号路径或电机控制应用等低电压和低噪声系统中提供优质 性能。该器件可向重负载提供轨到轨输出摆幅。输入共模电压范围包括接地，器件的最大输入失调电压为 3.5mV（超出推荐的温度范围）。在低电源电压下，容性负载能力也很好。工作范围为 2.2V 至 5.5V。

特性
• 符合汽车类 标准
• 具有符合 AEC-Q100 标准的下列特性：
– 器件环境工作温度：
–40°C 至 +125°C
– 器件 HBM ESD 分类等级 2
– 器件 CDM ESD 分类等级 C4B
• 电源电压范围：2.2V 至 5.5V
• 低电源电流：2.2V 时 905µA/放大器
• 高单位增益带宽：10MHz
• 轨至轨输出摆幅
– 600Ω 负载：2.2V 时每个电源轨 120mV
– 2kΩ 负载：2.2V 时每个电源轨 50mV
• 输入共模电压范围包括接地
• 输入电压噪声：10.5nV/√Hz，f = 1kHz 时

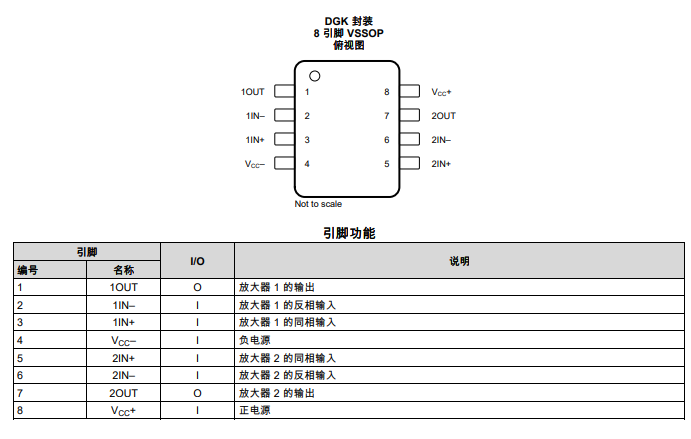

引脚功能和配置

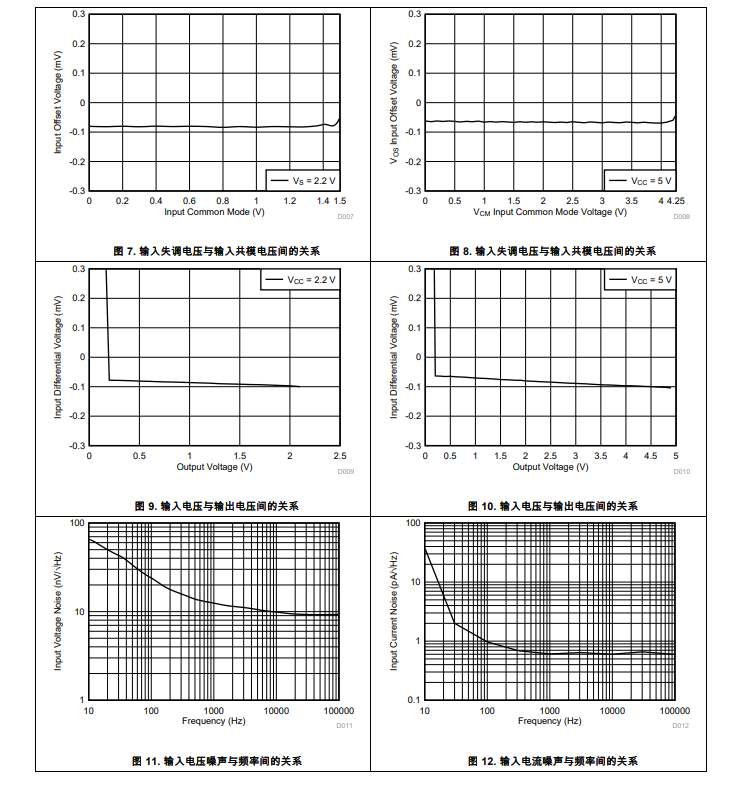

典型特性

功能方框图

典型应用

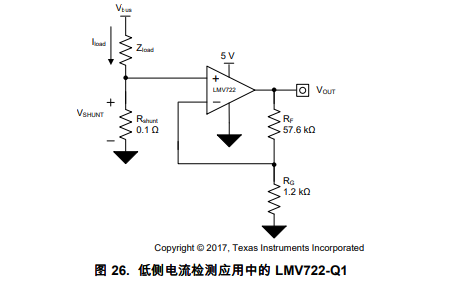

典型应用图 26 显示了低侧电流检测应用中配置的 LMV722-Q1。

应用
• 信息娱乐
• 引擎控制单元
• 汽车照明
• 音频信号路径
