TLV3202-Q1 双路高速低功耗比较器技术手册

时间:2025-04-21 13:43

人气:

作者:admin

标签: 低功耗  双路  比较器

导读:TLV3201-Q1 和 TLV3202-Q1 分别属于单通道和双通道比较器,它们实现了高速度 (40ns) 与低功耗 (40µA) 的完美组合,两者均采用极小型封装,具有轨至轨输入、低偏移电压 (1mV) 和大输出驱动电流...

TLV3201-Q1 和 TLV3202-Q1 分别属于单通道和双通道比较器,它们实现了高速度 (40ns) 与低功耗 (40µA) 的完美组合,两者均采用极小型封装,具有轨至轨输入、低偏移电压 (1mV) 和大输出驱动电流等 特性 。这些器件还很容易在响应时间至关重要的多种 应用 中实施。

数据手册:*附件:TLV3202-Q1 双路高速低功耗比较器技术手册.pdf

TLV320x-Q1 系列可提供单通道 (TLV3201-Q1) 和双通道 (TLV3202-Q1) 版本,这两个版本的器件都带有推挽输出。TLV3201-Q1 采用 5 引脚 SC70 封装。TLV3202-Q1 采用 8 引脚 VSSOP 封装。所有器件可在 -40°C 至 +125°C 的扩展工业温度范围内运行。

特性
• 符合汽车应用 标准
• 具有符合 AEC Q100 的下列结果:
– 器件温度等级 1:环境工作温度范围为 –40°C至 +125°C
– 器件 HBM ESD 分类等级 2 (TLV3201-Q1)
– 器件 HBM ESD 分类等级 3A (TLV3202-Q1)
– 器件 CDM ESD 分类等级 C5
• 低传播延迟:40ns
• 低静态电流:每通道 40µA
• 输入共模扩展范围扩展到任一电源轨之上 200mV
• 低输入偏移电压:1mV
• 推挽输出
• 电源范围:2.7V 至 5.5V
• 小型封装:5 引脚 SC70 和 8 引脚 VSSOP

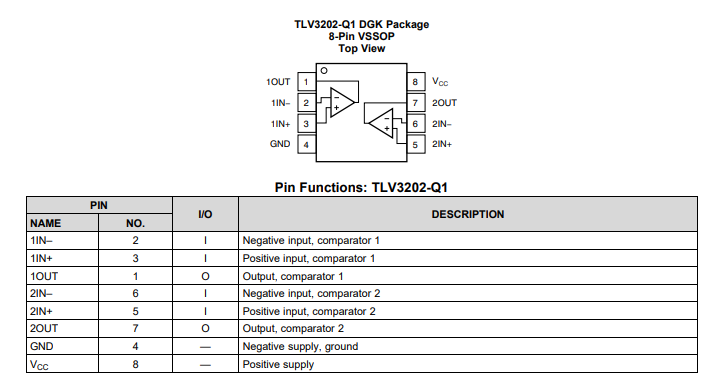

引脚功能和配置

典型特性

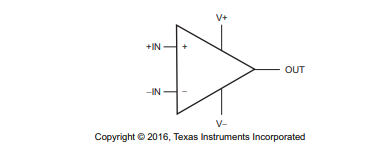

功能方框图

应用
• 引擎控制单元 (ECU)
• 车身控制模块 (BCM)
电池管理系统 (BMS)
• HEV/EV 逆变器电机控制
• 超声波测距和 LIDAR
• 转向和牵引控制器
• 乘员检测
• 信息娱乐系统
