TLV4376 四路、5.5MHz、低失调电压、低噪声、低功耗

TLVx376 系列是采用 e-trim 的新一代低噪声运算放大器的 典型代表，™可提供出色的直流精度和交流性能。该系列器件具有轨到轨输入和输出、低偏移（最大值为 125µV）、低噪声 (8nV/√Hz)、1.2mA 静态电流（最大值）、5.5MHz 带宽以及 2V/µs 快速转换率，非常适合各类精密和便携式 应用的输出电流传感电阻器和运算放大器而得以实现。此外，这些器件的电源电压范围相当大，电源抑制比 (PSRR) 优异，因此非常适合不经稳压而 直接由电池供电的 应用。

数据手册：*附件：TLV4376 四路、5.5MHz、低失调电压、低噪声、低功耗、精密运算放大器技术手册.pdf

TLV376（单通道版本）采用 SOT-23-5 与 SOIC-8 封装。TLV2376（双通道）采用 VSSOP-8 和 SOIC-8 封装。TLV4376（四通道）采用 TSSOP-14 封装。所有器件版本的额定工作温度范围均为 -40°C 至 +125°C。

特性
• 低噪声：1kHz 时为 8nV/√Hz
• 0.1Hz 至 10Hz 噪声：1.6 μVPP
• 静态电流：815μA（典型值）
• 低偏移电压（典型值）：
– 单通道和双通道版本：40μV
– 四通道版本：50μV
• 增益带宽积：5.5MHz
• 轨到轨输入和输出
• 单电源供电
• 电源电压：2.2V 至 5.5V
• 行业标准封装：
– 小外形尺寸晶体管 (SOT)-23、小外形尺寸集成
电路 (SOIC)、超薄小外形尺寸 (VSSOP) 和薄
型小外形尺寸 (TSSOP) 封装

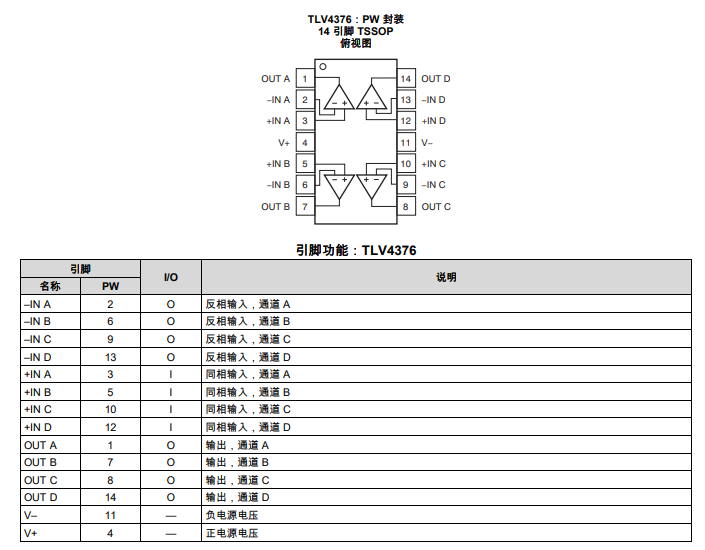

引脚功能和配置

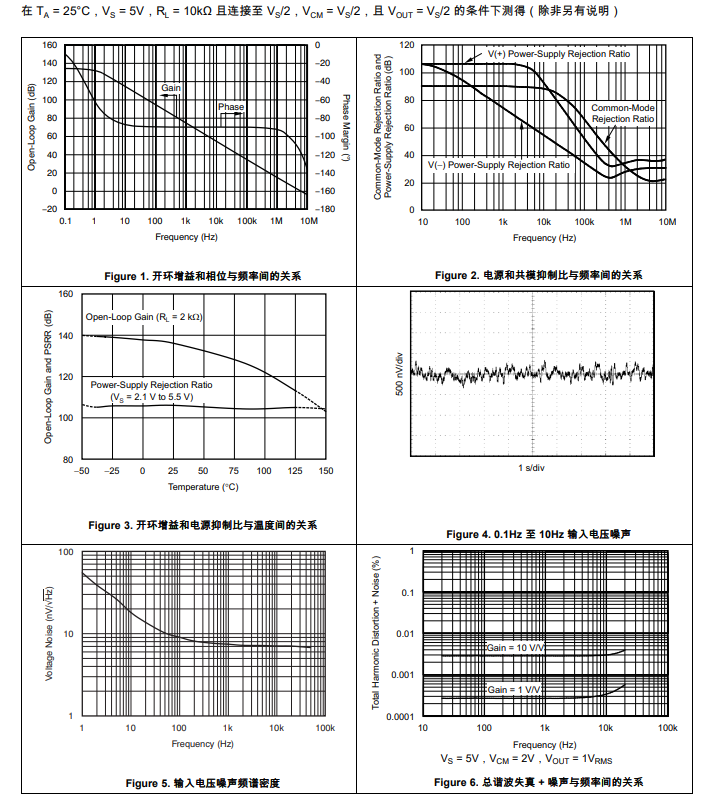

典型特性

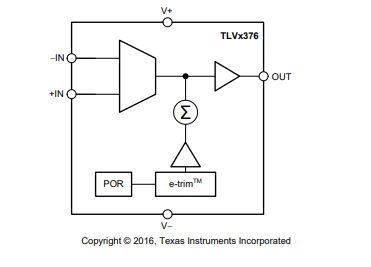

功能方框图

应用
• 太阳能逆变器
• 医疗器械
• 模数转换器 (ADC) 缓冲器
• 手持测试设备
• 有源滤波
• 传感器调节
