TLV2365-Q1 具有轨到轨输入和输出的、汽车级、双通

TLV365-Q1 和 TLV2365-Q1 (TLVx365-Q1) 器件是零交叉、轨到轨输入和输出 CMOS 运算放大器系列，针对低电压和成本敏感型应用进行了优化。得益于低噪声 (4.5nV/√Hz) 和高速运行（50MHz 增益带宽）特性，此类器件成为在低侧电流检测、音频、信号调节和传感器放大等应用中驱动采样模数转换器 (ADC) 的理想之选。

数据手册：*附件：TLV2365-Q1 具有轨到轨输入和输出的、汽车级、双通道、50MHz、单电源放大器技术手册.pdf

特殊功能包括出色的共模抑制比 (CMRR)、无输入级交叉失真、高输入阻抗和轨到轨输入和输出摆幅。输入共模范围同时包括正负电源。输出电压摆幅在电源轨的 12mV 以内。

TLVx365-Q1 的额定工作温度范围为 −40°C 至 +125°C。

特性
• 符合 AEC-Q100 标准
– 温度等级 1：-40°C 至 +125°C
• 增益带宽：50MHz
• 零交叉失真拓扑：
– CMRR：115dB（典型值）
– 轨到轨输入和输出
• 输入超出电源轨 100mV
• 噪声：4.5nV/√Hz
• 压摆率：27V/µs
• 快速稳定：0.2μs 更改为 0.01%
• 精度：
– 失调电压温漂：2.6μV/°C（最大值）
– 输入偏置电流：20pA（最大值）
• 工作电压：2.2V 至 5.5V

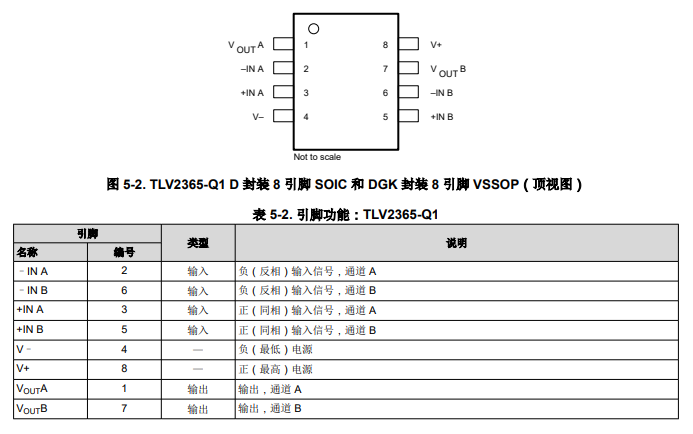

引脚功能和配置

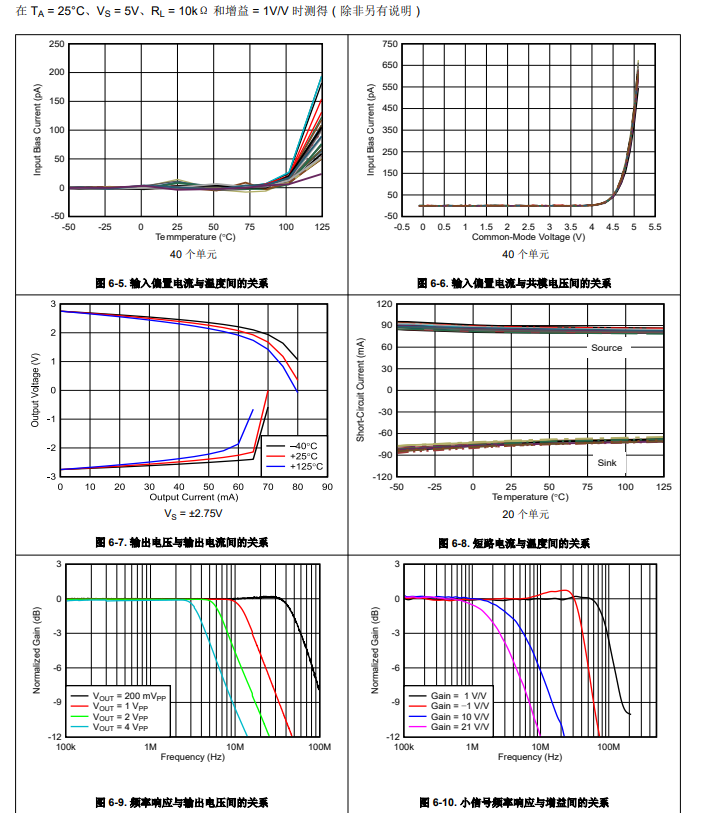

典型特性

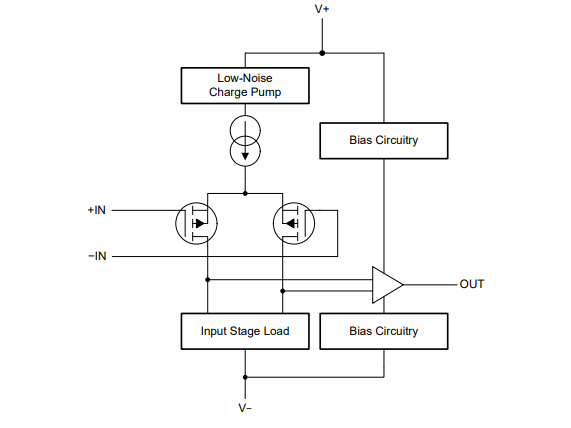

功能方框图

应用
• HEV/EV 直流/直流转换器
• 混合动力汽车/电动汽车逆变器和电机控制
• HEV/EV 车载充电器 (OBC) 和无线充电器
• 电动涡轮/增压器
• 汽车 HVAC 压缩机模块
• 手势识别
