ADL8122 10kHz至10GHz、宽带、低噪声放大器技术手册

时间:2025-04-22 09:25

人气:

作者:admin

标签: 宽带  静态电

导读:ADL8122 是一款宽带低噪声放大器 (LNA),工作频率范围为 10 kHz 至 10 GHz。从 2 GHz 到 6 GHz,典型的增益和噪声系数分别为 17 dB 和 2 dB。1 dB 压缩(OP1dB)、输出三阶截距(OIP3)和输出二阶截距...

ADL8122 是一款宽带低噪声放大器 (LNA),工作频率范围为 10 kHz 至 10 GHz。从 2 GHz 到 6 GHz,典型的增益和噪声系数分别为 17 dB 和 2 dB。1 dB 压缩(OP1dB)、输出三阶截距(OIP3)和输出二阶截距(OIP2)的参数分别为 20 dBm、33.5 dBm 和 37 dBm,频率范围为 2 GHz 至 6 GHz。标称静态电流 (IDQ) 可调节,在 5 V 电源电压 (V DD ) 下为 95 mA。内部匹配的直流耦合 RF 输入和输出引脚需要外部交流耦合电容器以及 RFOUT 上的偏置电感器。此外,RF 输入通过连接在 VBIAS 引脚和 RFIN 引脚之间的外部电感器进行偏置。

数据手册:*附件:ADL8122 10kHz至10GHz、宽带、低噪声放大器技术手册.pdf

ADL8122 采用伪晶高电子迁移率晶体管 (pHEMT) 工艺制造。该器件采用符合 RoHS 标准的 2 mm × 2 mm 8 引脚 LFCSP 封装,额定工作温度范围为 −55°C 至 +125°C。

特性

  • 单一正电源(自偏置)
  • 电阻编程偏置设置
  • 正增益斜率对频率
  • 宽带操作:10 kHz 至 10 GHz
  • 扩展的工作温度范围:−55°C 至 +125°C
  • 符合 RoHS 标准的 2 mm x 2 mm、8 引脚 LFCSP 封装

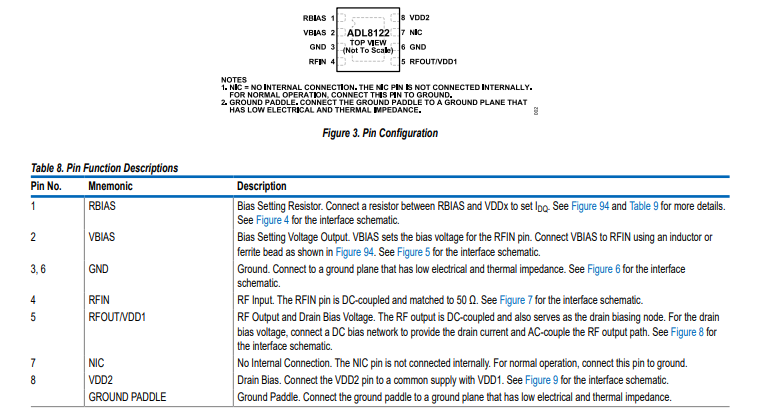

引脚配置和功能描述

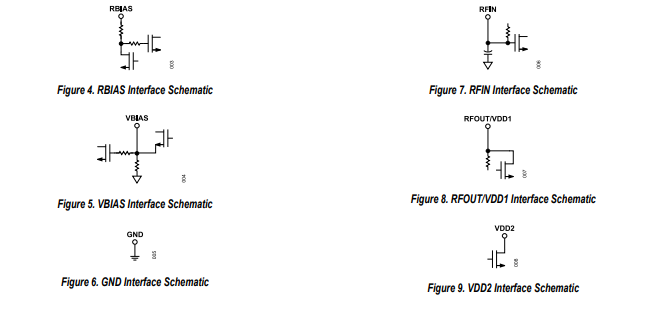

接口示意图

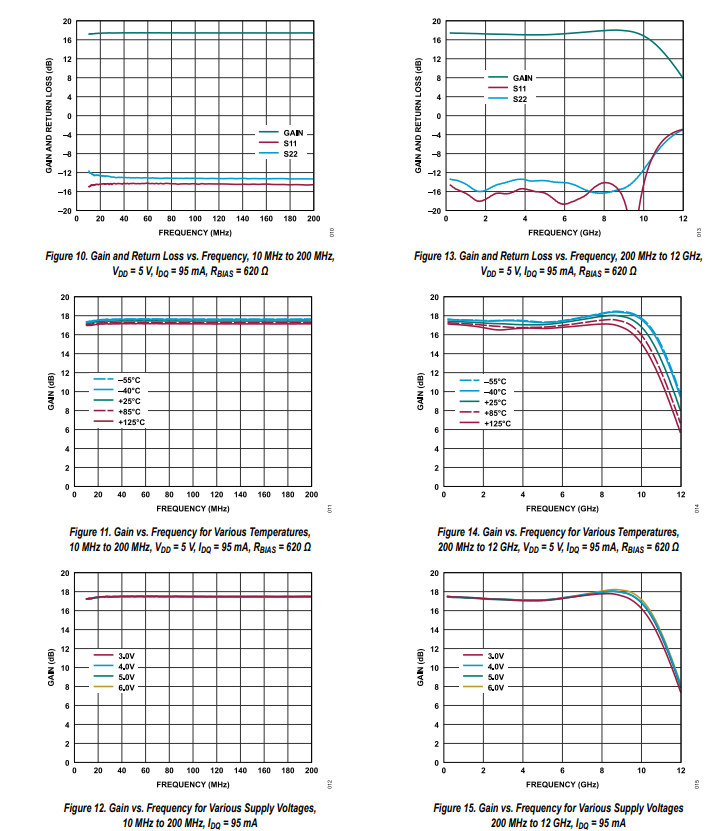

典型特性

工作原理

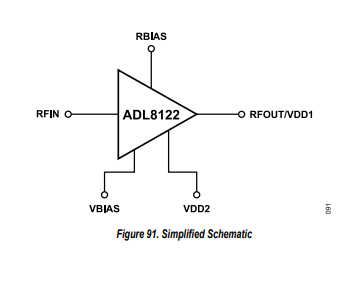

ADL8122是一款宽带低噪声放大器,工作频率为10 kHz至10 kHzGHz。简化框图如图91所示。

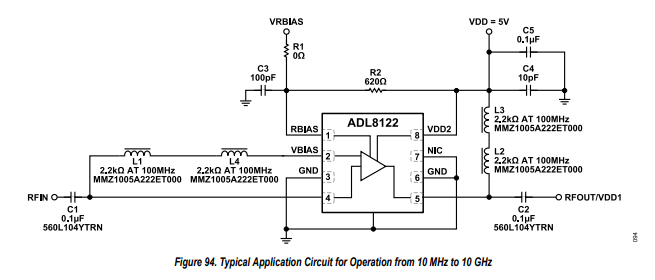

ADL8122具有直流耦合的单端输入和输出标称阻抗等于50Ω的端口指定的频率范围。没有外部匹配组件必修的;除了交流输入和输出耦合电容器偏置电感器。要调整IDQ,请在以下位置连接一个外部电阻器RBIAS和VDDx引脚。VBIAS输出电压提供直流偏置电压;它通过铁氧体磁珠连接到RFIN。FOUT/VDD1引脚提供漏极电流。附加排水管通过VDD2引脚施加偏置。

典型应用

应用
►电信
仪器仪表
►雷达
►电子战
