ADL8120 30kHz至20GHz、超宽带、低噪声放大器技术手

ADL8120 是一款超宽带低噪声放大器（LNA），工作频率范围为 30 kHz 至 20 GHz。从 30 kHz 到 14 GHz，典型增益和噪声指数分别为 14 dB 和 1.9 dB。1 dB 压缩（OP1dB）、输出三阶截距（OIP3）和输出二阶截距（OIP2）的参数分别为 16 dBm、29.5 dBm 和 33 dBm，频率范围为 30 kHz 至 14 GHz。可调节的标称静态电流（I DQ ）在 3.3 V 电源电压（V DD ）下为 55 mA。内部匹配的直流耦合 RF 输入和输出引脚需要外部 AC 耦合电容器以及 RFOUT 上的偏置电感器。此外，RF 输入通过连接在 VBIAS 引脚和 RFIN 引脚之间的外部电感器进行偏置。

数据手册：*附件：ADL8120 30kHz至20GHz、超宽带、低噪声放大器技术手册.pdf

ADL8120 采用假晶高电子迁移率晶体管(pHEMT)工艺制造。它采用符合 RoHS 标准的 2 mm × 2 mm 8 引脚 LFCSP 封装，额定工作温度范围为 −55°C 至 +125°C。

特征
►单正电源（自偏置）
►电阻器可编程偏置设置
►宽带操作：30 kHz至20 GHz
►扩展工作温度范围：-55°C至+125°C
►符合RoHS标准，2 mm×2 mm，8引线LFCSP

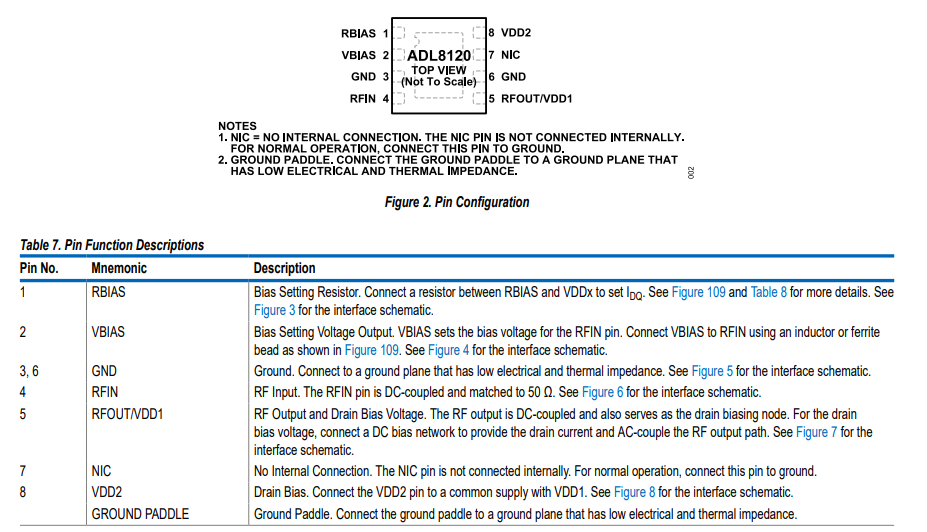

引脚配置和功能描述

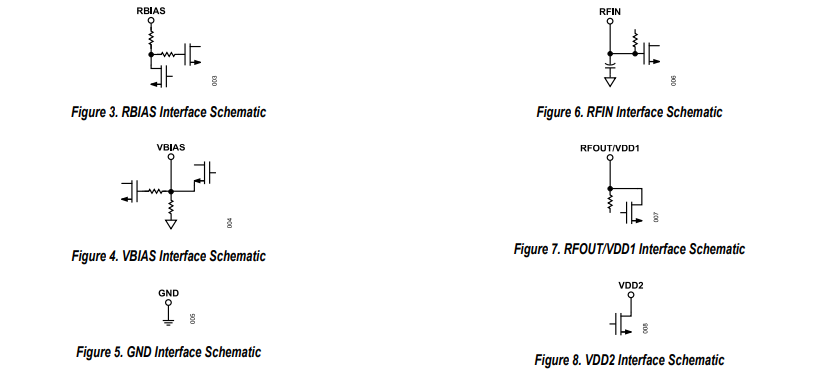

接口示意图

典型特性

工作原理

ADL8120是一款宽带低噪声放大器，工作频率为30 kHz至20千兆赫。简化框图如图106所示。

ADL8120具有直流耦合的单端输入和输出标称阻抗等于50Ω的端口指定的频率范围。没有外部匹配组件必修的；除了交流输入和输出耦合电容器偏置电感器。要调整IDQ，请在以下位置连接一个外部电阻器RBIAS和VDDx引脚。VBIAS输出电压提供直流偏置电压；它通过铁氧体磁珠连接到RFIN。
RFOUT/VDD1引脚提供漏极电流。附加排水管通过VDD2引脚施加偏置。

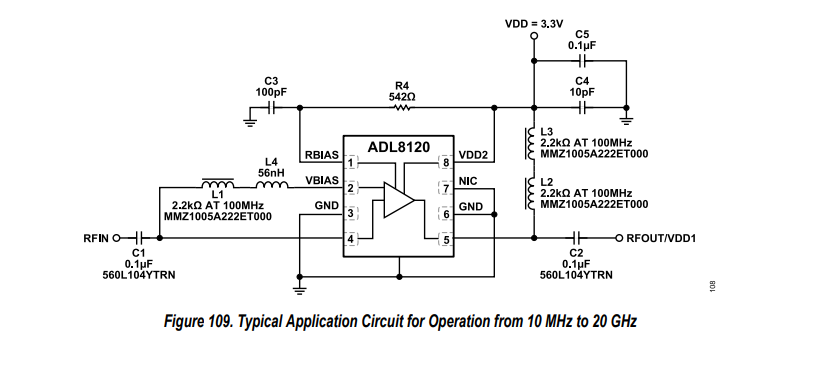

典型应用

应用
►电信
►仪器仪表
►雷达
►电子战
