HMC8414 具有旁路开关的低噪声放大器，0.1 GHz至1

HMC8414是一款具有旁路开关的低噪声宽带放大器，工作频率范围为0.1 GHz至10 GHz。集成旁路开关可实现具有接收路径信号变化较大的高动态范围系统。在旁路路径中，典型插入损耗和输入三阶交调点(IIP3)分别为1.5 dB和49.4 dBm。

数据手册：*附件：HMC8414 具有旁路开关的低噪声放大器，0.1 GHz至10 GHz技术手册.pdf

在器件的整个工作范围内，HMC8414的输入和输出内部匹配至50 Ω。单一正电源电压的范围为3 V至6 V。偏置电流通过RBIAS引脚和VDD引脚（RFOUT/VDD1和VDD2）之间连接的电阻进行设置，并且可以在其标称值90 mA左右变化。

HMC8414采用砷化镓(GaAs)、假晶高电子迁移率晶体管(pHEMT)工艺制造。它采用符合RoHS标准的3 mm × 3 mm、LFCSP封装，额定工作温度范围为−40°C至+85°C。

特性

• 集成放大器旁路开关
• 具有自偏置，偏置电流可调
• 放大器路径增益：16 dB（典型值，7 GHz至10 GHz时）
• 放大器路径中的OIP3：36.5 dBm（典型值，0.1 GHz至4 GHz时）
• 放大器路径中的噪声系数：2 dB（典型值，0.1 GHz至4 GHz时）
• 旁路路径中的插入损耗：1.5 dB（典型值，0.1 GHz至4 GHz时）
• 16引脚、3 mm × 3 mm LFCSP封装

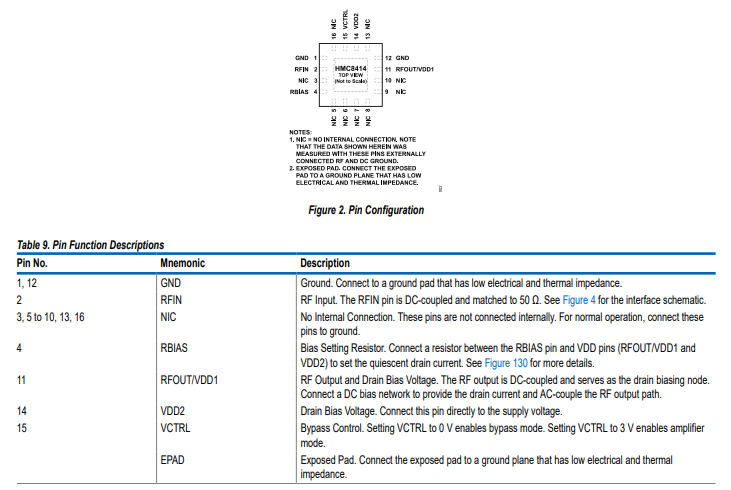

引脚配置和功能描述

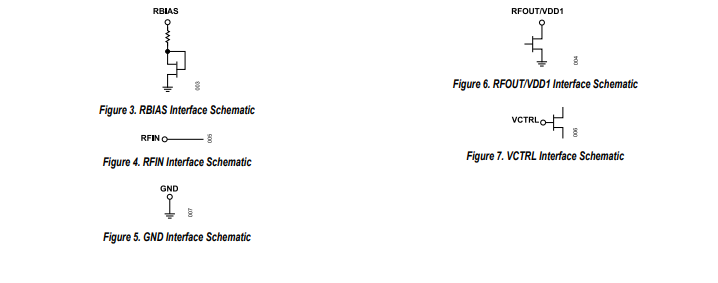

接口示意图

典型特性

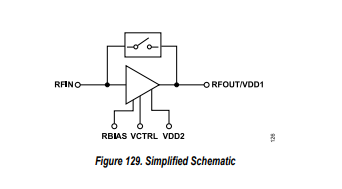

简易框图

典型应用

HMC8414操作的基本连接如所示图130。将RF输入与适当大小的AC耦合电容器提供直流阻断。分流电阻器、电感器，HMC8414输入端的电容器（RLC）网络增加电阻损耗，通过降低增益来帮助稳定放大器低频。
通过以下方式向放大器输出端提供3 V至6 V的直流偏压扼流电感器连接到RFOUT/VDD1引脚（引脚11）。模数转换器在偏置电感器之后需要块电容器。一些额外电流流入VDD2引脚，必须直接连接如图130所示的电源电压（大部分偏压电流流入RFOUT/VDD1引脚）。
通过连接电阻器来设置静态漏极偏置电流如图所示，RBIAS引脚和电源电压之间130.建议使用499Ω电阻器将偏置电流设置为90mA，5V电源。
VCTRL引脚上的逻辑信号（3 V或0 V）在以下之间切换带逻辑1选择放大器的放大器模式和旁路模式模式。

应用

• 测试与测量设备
• 宽带高动态范围接收器
